系統櫃設計圖怎麼看？2026櫃體立面圖、尺寸標註與五金圖說的驗圖完整指南

報價單只告訴你總價，櫃體立面圖才告訴你這筆錢買到什麼。本文用2026年台灣行情，拆解一張合格的系統櫃設計圖該有哪些標註、怎麼用圖反推報價、哪六個項目最常被省略而事後追加，以及屋主自己在圖上就能做完的三個檢查。

系統櫃報價單看不出好壞，櫃體立面圖才看得出來——同樣寫著「主臥衣櫃9尺」的兩份報價，一份的圖上標了23個尺寸、4組五金型號與2個櫃內插座，另一份只畫了一個方框加一條斜線，價差2萬，但住進去之後的差距是十年。這篇用2026年的實務標準，把系統櫃設計圖上該有的每一項標註、怎麼對回估價單、以及屋主自己三十分鐘就能跑完的驗圖流程，一次講到你能拿著圖跟設計師對話。

如果你手上已經有兩三份系統櫃報價單，大概會發現一件很荒謬的事：你比得出哪家便宜，卻比不出哪家做得好。報價單上的資訊量低得驚人，常常就是「玄關櫃7尺」「主臥衣櫃9尺」「餐邊櫃6尺」加上一個總價，你盯著那串數字看半小時，還是不知道那個9尺的衣櫃到底有幾個抽屜、吊桿掛在幾公分高、門片會往哪一邊開、背板是4公厘還是9公厘。更麻煩的是，這些看不到的細節，正好是入住後最常後悔、也最常變成追加款的地方。真正能讓你判斷一家廠商專不專業的文件，從來不是估價單，而是那張2026年你應該要求對方先給你的系統櫃設計圖——尤其是櫃體立面圖。圖上畫得出來的，才是他真的會做；圖上沒畫的，現場大概率會用「這個另計」四個字回答你。這篇文章會帶你把一張系統櫃圖面從上到下看過一遍，告訴你哪些標註缺一不可、怎麼用圖上的尺寸反推報價合不合理、最容易被省略的六個項目各值多少錢、現場公差正負5公厘到底在吵什麼，以及設計圖、估價單、櫃體施工圖這三份文件該怎麼互相對照。

系統櫃設計圖是什麼：一份比報價單誠實太多的文件

系統櫃設計圖是把一個家所有固定櫃體的位置、外觀尺寸、內部分割、配件數量與五金規格，畫成可以直接施工的圖說文件，主要解決報價單只有尺數與總價、屋主看不出櫃子實際長什麼樣、也驗不出貴在哪裡的問題。說白了，報價單是結果，設計圖是過程；只看結果談價格，你永遠是在猜。

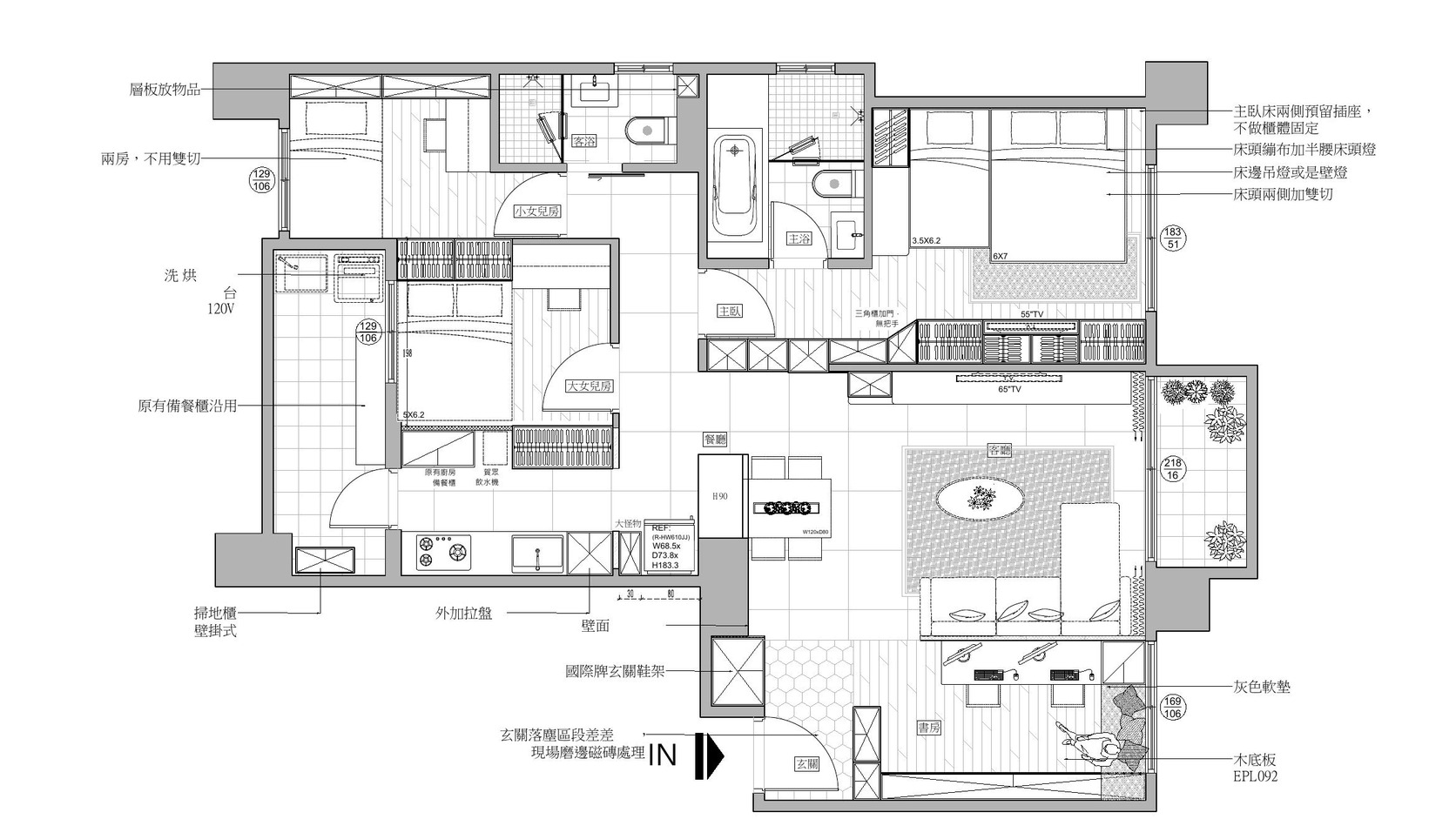

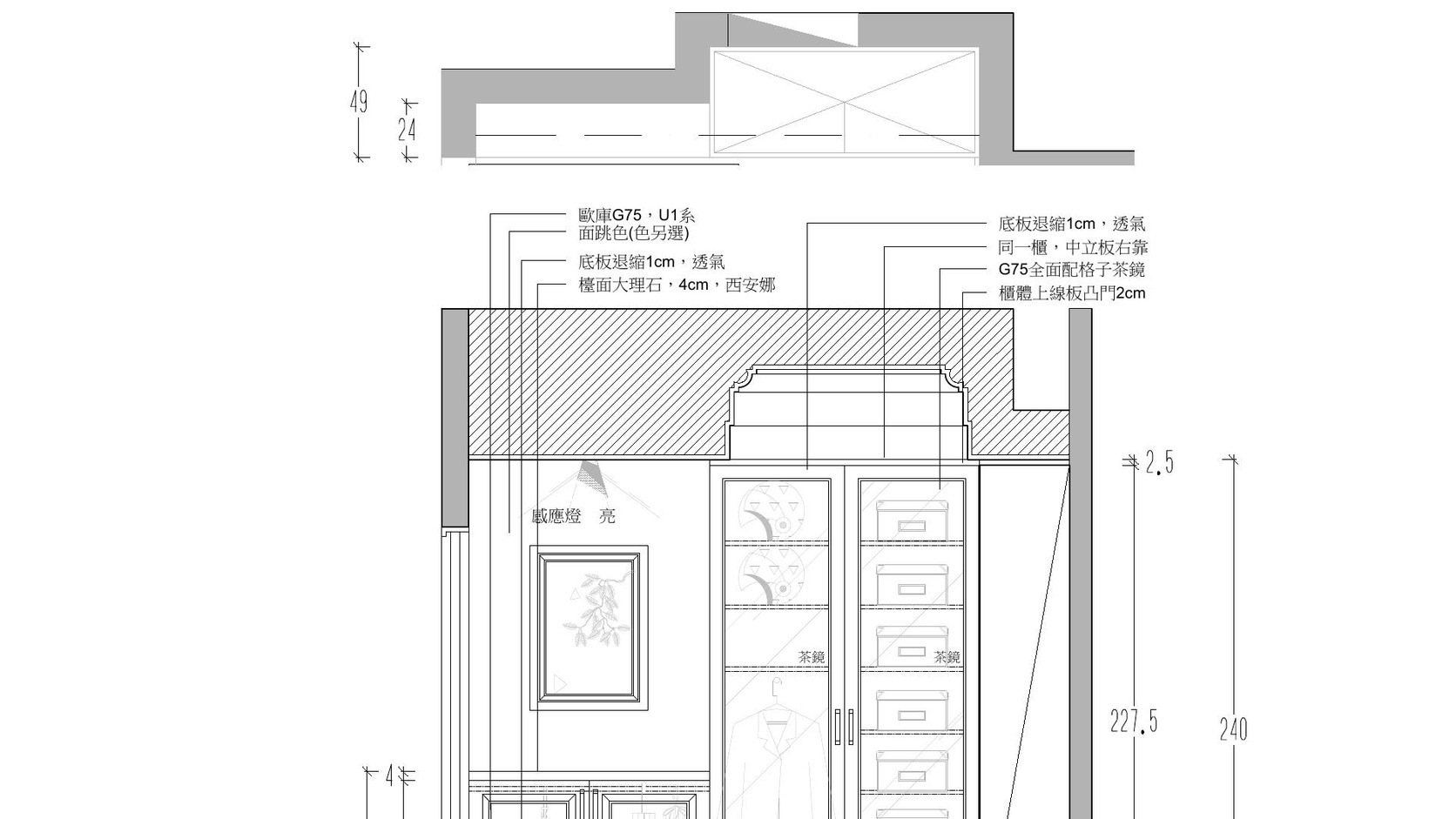

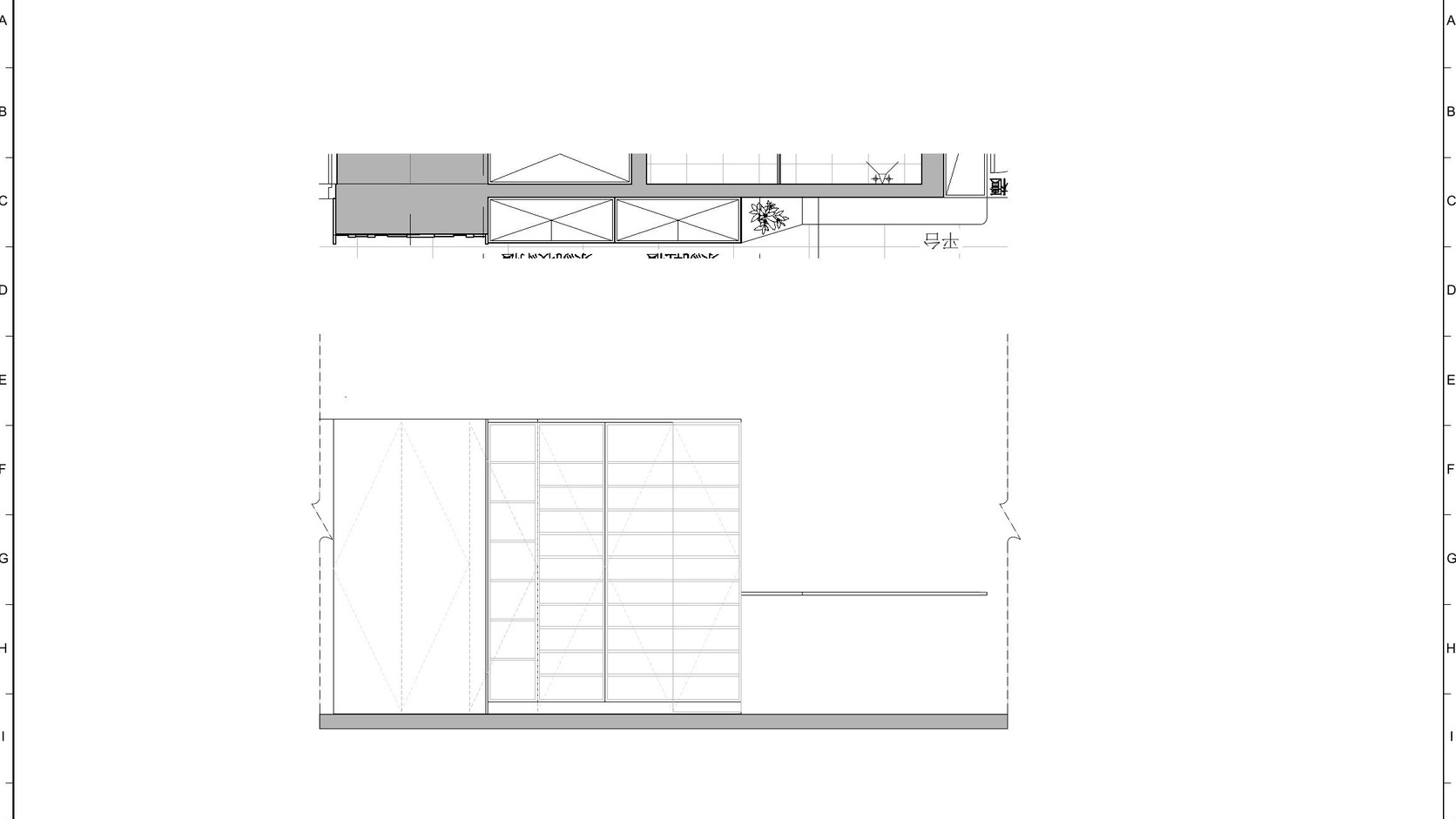

一套完整的系統櫃圖面通常包含四種圖。第一種是平面配置圖，標出每個櫃體在空間中的位置與深度，是用來看動線的；第二種是櫃體立面圖，把櫃子正面攤平畫出來，標上總寬、總高、每一格的分割尺寸、門片與抽屜的配置，是驗圖的主戰場；第三種是剖面圖或大樣圖，處理深度方向的細節，例如層板離牆距離、背板位置、踢腳退縮；第四種是五金與配件圖說，用文字或表格列出鉸鏈、滑軌、吊桿、拉籃的型號與數量。2026年的業界實務，一間25至30坪的住宅做全室系統櫃，完整圖說大約會有8至20張，櫃體數量多或有造型的案子可以到25張以上。

時間上也有個合理的節奏可以參考。丈量之後到第一版系統櫃設計圖出來，大約5至10個工作天；屋主看過後修改一到三次，每次來回2至5個工作天；圖面定案到進場，通常還要抓3至5週給板材下單與加工。如果有人告訴你「丈量完隔天就能報價、圖等簽約後再畫」，那不是效率高，是順序錯了——簽約前沒有圖，等於你簽的是一個金額，不是一個櫃子。

這裡要先講清楚一個觀念：設計圖不是美圖。很多屋主收到的是 3D 示意圖或情境渲染圖，看起來很漂亮，但那上面一個尺寸都沒有。3D 圖的功能是溝通風格與量體感，驗不了工也驗不了價。真正要拿來驗的是帶尺寸標註的櫃體立面圖，它長得不好看，密密麻麻都是數字與引線，但那些數字才是你花錢買的東西。遇到只給 3D 不給立面的狀況，直接開口要，這是合理且基本的要求。

于騰接案時習慣在簽約前就先給一版立面草圖，理由很務實：讓屋主在還能改的階段看懂自己家的櫃子。圖上一條分割線移動15公分，在紙上是三秒鐘的事，在現場就是拆板重做，材料與工資加起來通常要3,000至1萬元，而且工期還要往後延3至7天。

櫃體立面圖必看的十一項標註：一張合格系統櫃圖面應該有什麼

櫃體立面圖是把櫃子正面垂直投影、攤平畫出並標註所有尺寸與配置的圖，主要解決屋主無法想像成品、也無法逐項核對報價內容的問題。一張合格的立面圖，應該讓一個完全沒看過這個案子的師傅，光看圖就能做出一模一樣的櫃子——這是最簡單的判斷標準。

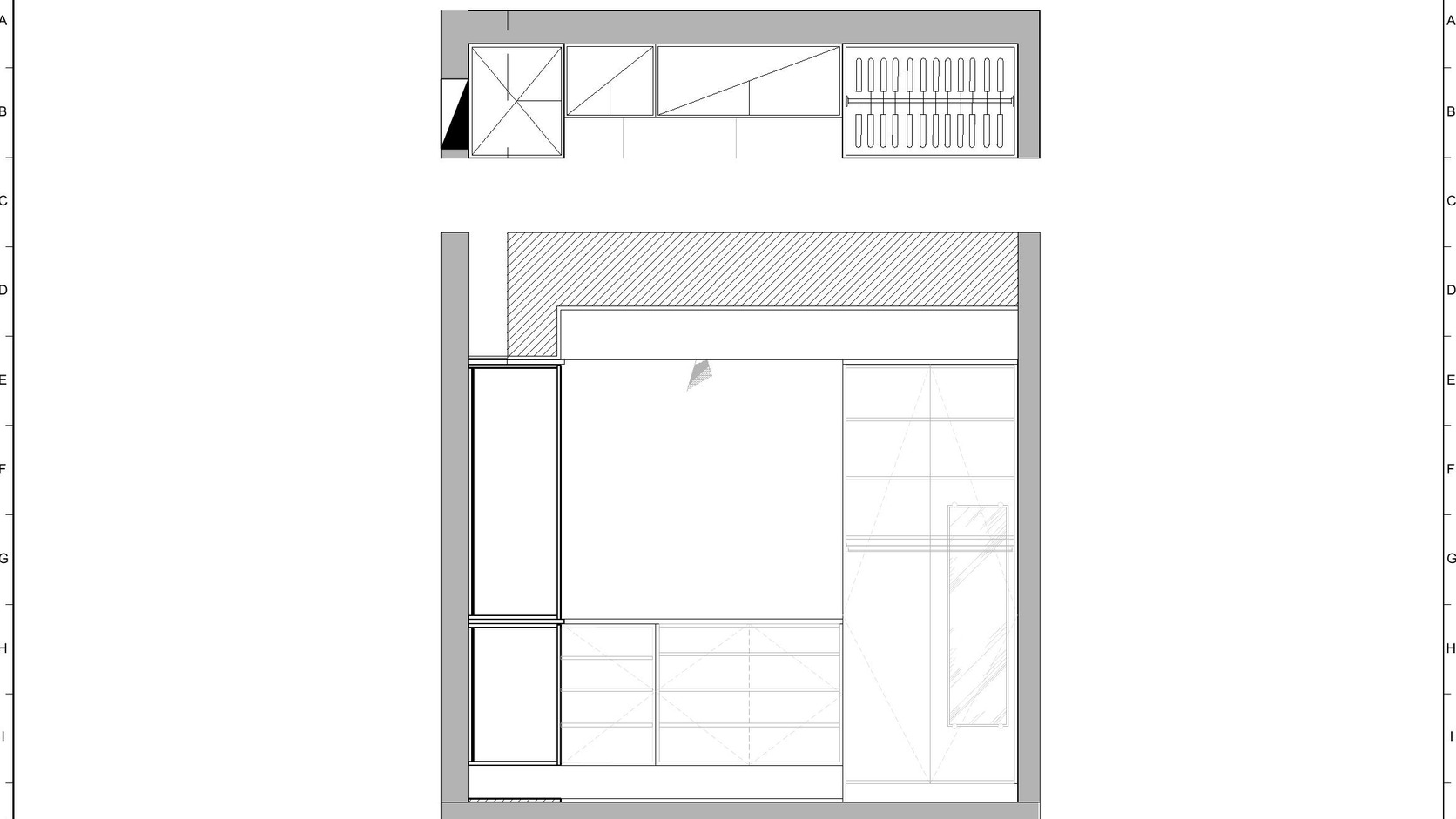

第一項是總尺寸與分割尺寸。總寬、總高、總深三個數字一定要有，而且分割尺寸要能加總回總尺寸。常見的衣櫃總深60公分、書櫃與餐邊櫃35至45公分、鞋櫃35至40公分，這些只是起點，重點是圖上有沒有寫。分割尺寸指的是每一個門片、每一格層板區、每一組抽屜的個別寬高，例如一組270公分寬的衣櫃寫成「90＋90＋90」或「80＋110＋80」，差別很大。如果圖上只有總寬沒有分割，等於留了一個模糊空間給現場。

第二項是板材厚度。側板與層板標準用18公厘，背板則有4、6、9公厘三種常見規格，門片多為18公厘。這三個數字一定要出現在圖上或圖說裡，因為它直接影響櫃體強度與價格。層板用18公厘跟25公厘加厚，承重差距很明顯，一片90公分寬的18公厘層板放滿書本，三到五年後中間下陷3至8公厘是常態，所以書櫃的層板跨距通常建議壓在80公分以內，或改用加厚板。

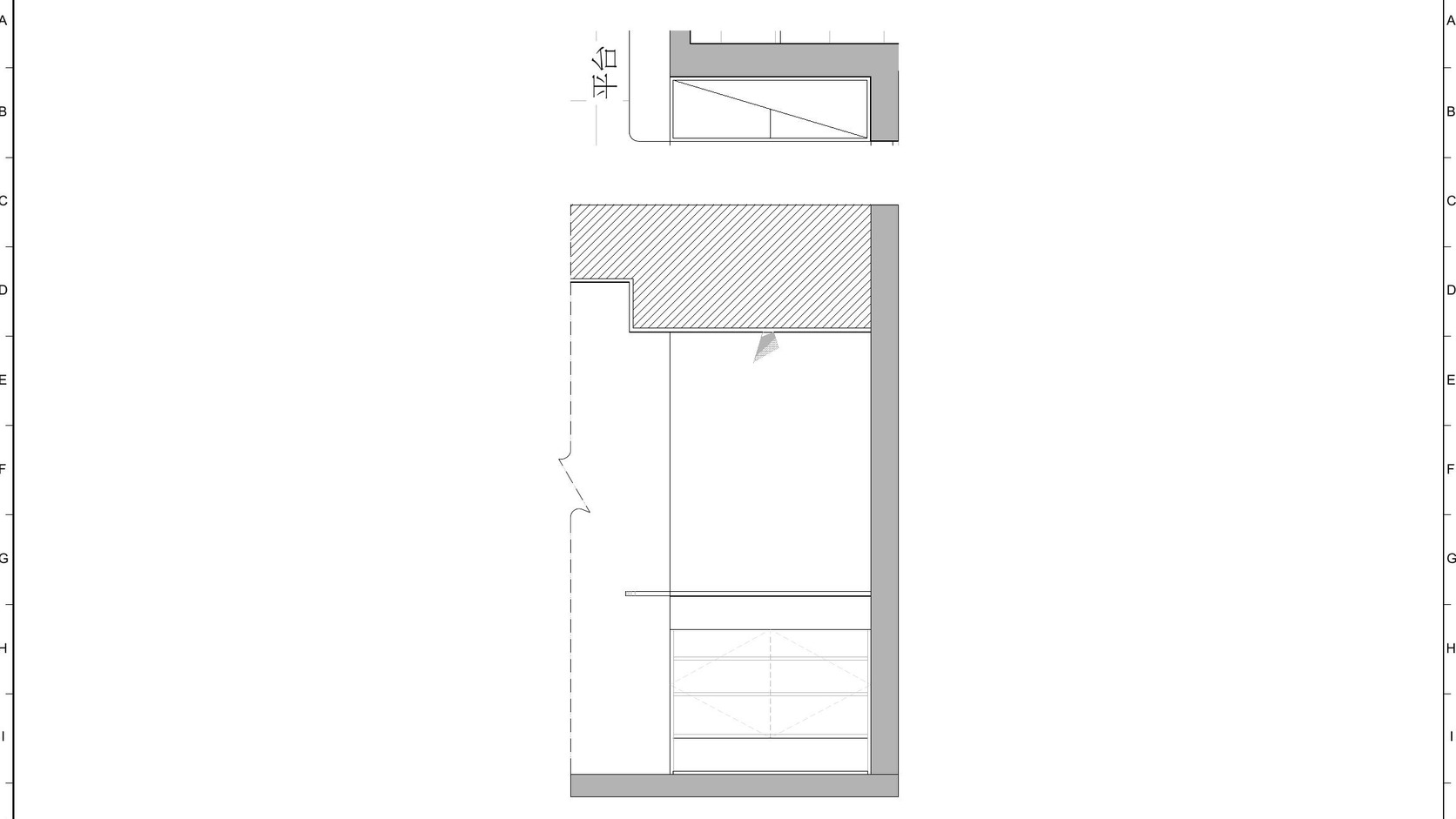

第三項是層板數量與可調孔距。系統板材的標準孔距是32公厘一階，圖上要標明每一格有幾片活動層板、幾片固定層板。活動與固定的差別不只是彈性，固定層板兼具結構補強的功能，一個240公分高的櫃子如果一片固定層板都沒有，側板容易變形。合理的配置通常是每80至100公分設一片固定層板。

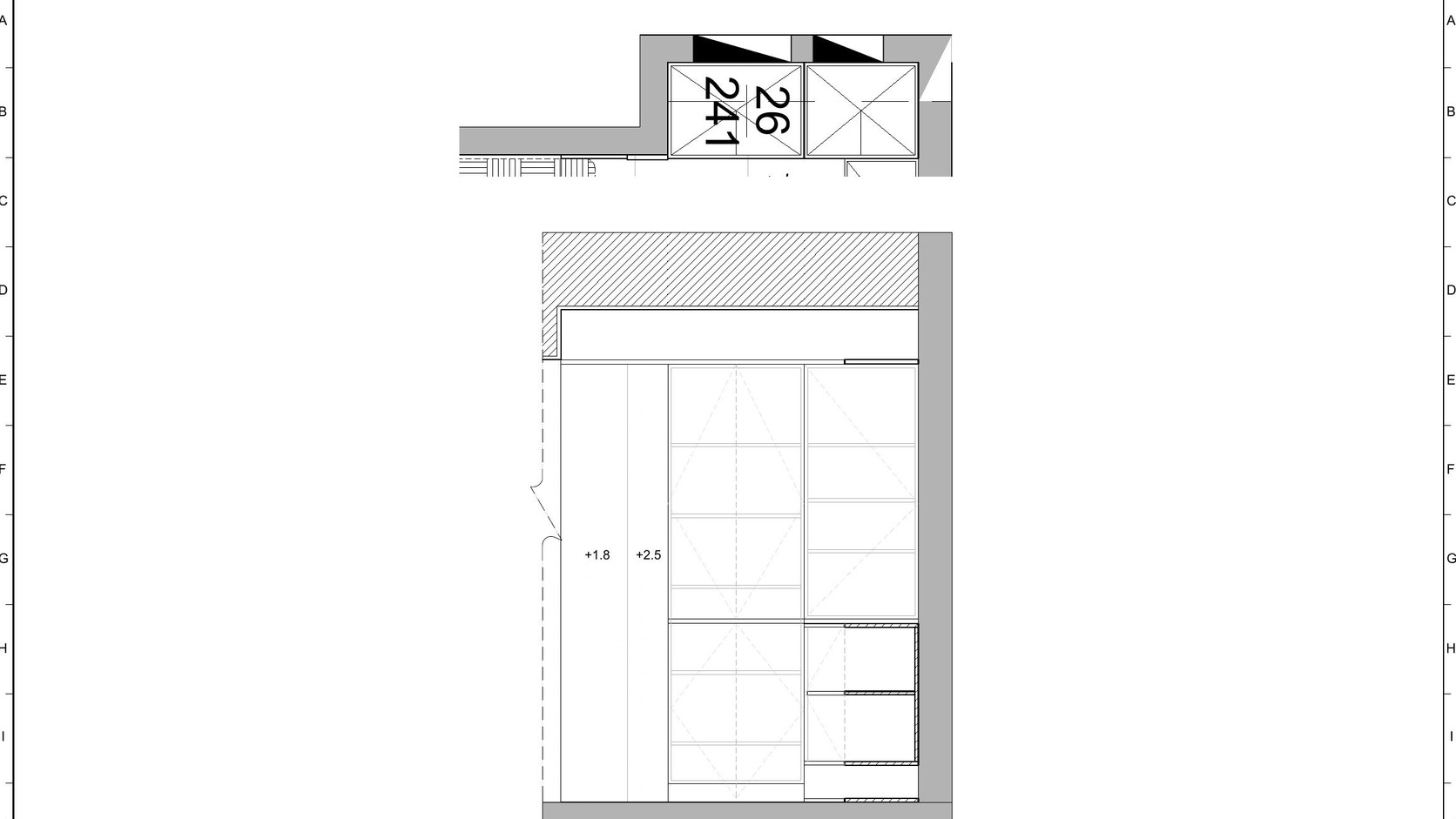

第四項是吊桿高度與數量。衣櫃的吊桿掛在距地幾公分、是單桿還是上下雙桿、吊桿長度多少，這三件事圖上要寫清楚。至於每個人該怎麼抓高度，那跟你的衣物種類有關，屬於另一個主題，想把衣櫃內部配置一次弄懂的可以去讀衣櫃深度與內部配置怎麼抓才好用那一篇，這裡只強調一件事：圖上沒標高度，現場就是師傅憑經驗裝，裝完要改就要重鑽孔，一支吊桿移位的費用約500至1,500元，還會留下舊孔。

第五項是抽屜數量與滑軌型式。抽屜要標清楚幾組、每組的寬度與抽屜面板高度，以及滑軌是半拉還是全拉。半拉滑軌只能拉出約70%至75%，最裡面那一段永遠要彎腰撈；全拉可以拉出95%以上。一組抽屜從半拉升級到全拉，2026年的行情大約每組多300至1,200元，依承重與緩衝功能而定。一個衣櫃做4組抽屜，全升級大約多1,200至4,800元，這筆錢在圖上有沒有寫，是你能不能事先決定的關鍵。

第六項是五金型號。鉸鏈、滑軌、吊桿、拉籃、把手，這些都該有型號或至少有系列名稱，而不是只寫「進口五金」四個字。品牌等級怎麼比、哪一級夠用，已經在既有的單價與板材主題寫過，這裡不展開；你在圖上只要確認一件事：寫的是具體的型號，不是形容詞。寫型號代表可追溯、可驗收、不能默默換成別的；寫形容詞代表現場裝什麼都算數。

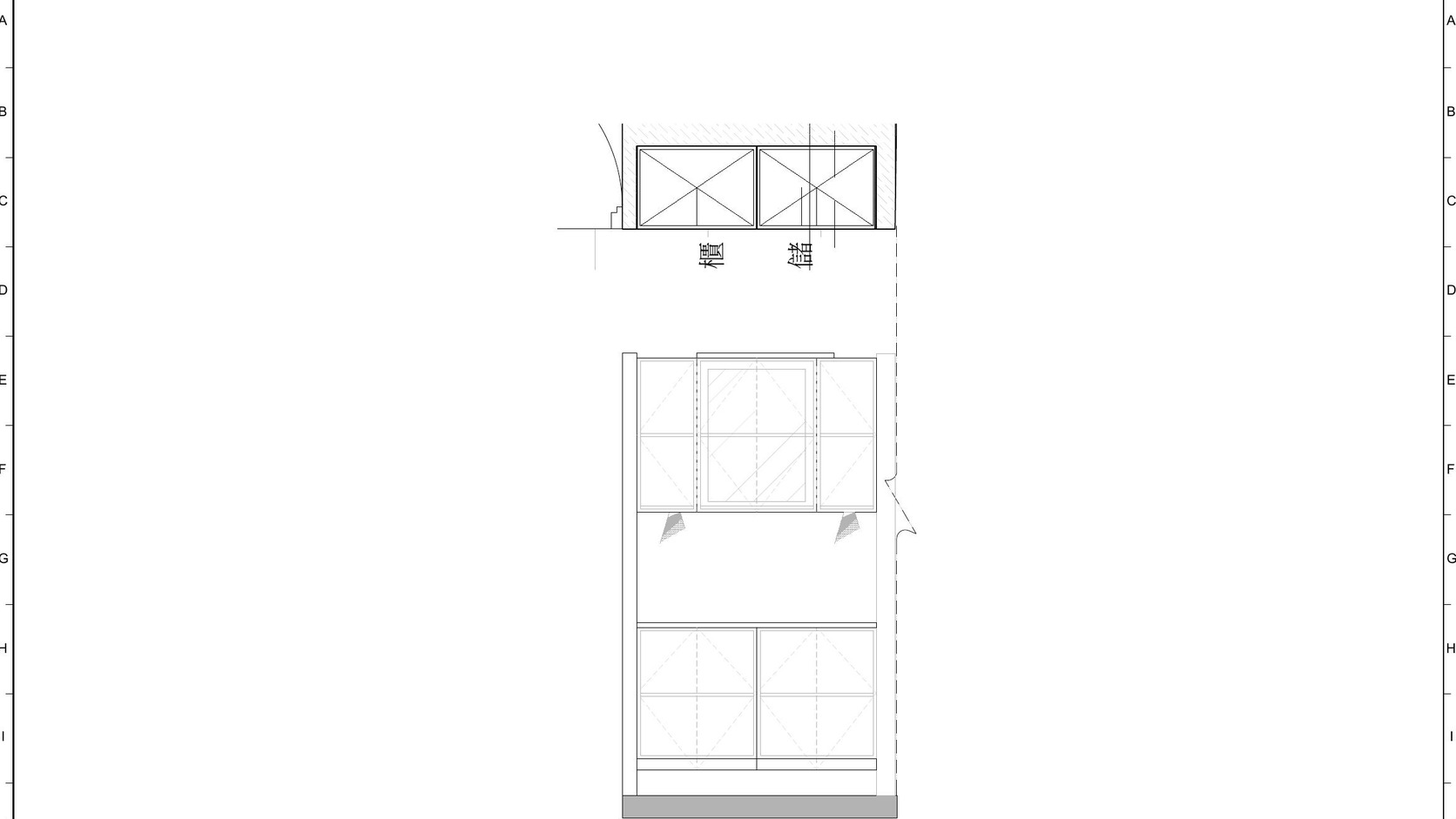

第七項是門片開啟方向與開啟角度。立面圖上用虛線的「八」字型表示門片開啟方向，尖端在哪邊，鉸鏈就在哪邊。這個小細節決定你每天開門順不順手——櫃子開在走道上、開在床邊、開在門後，體感完全不同。鉸鏈角度常見95至110度，轉角或需要大開幅的位置會用到155至165度。角度不夠的結果是抽屜拉不出來，因為門片擋住了，這是驗收時最常見的客訴之一。

第八項是踢腳與頂板收法。踢腳高度常見6至10公分、退縮4至6公分，這段決定你站在櫃子前腳尖會不會踢到。頂板則要標明是做到頂、留縫、還是加封板。做到頂的櫃子要處理天花板不平的問題，通常留3至5公分的可調整空間再用封板蓋掉；留縫的設計要寫明留幾公分，否則現場留12公分跟留25公分看起來是兩個東西。這段封板的費用全室大約5,000至2萬元，沒寫在圖上就很容易變成追加。

第九項是背板厚度與固定方式。背板是最常被偷的地方。4公厘背板用溝槽或釘槍固定，6至9公厘背板可以嵌入側板溝槽，強度與隔音都比較好。靠外牆、靠浴室牆、靠後陽台的櫃體，背板厚度與是否離牆留通風縫，圖上一定要寫。一整組衣櫃從4公厘升到9公厘背板，大約多2,000至6,000元，但受潮風險差很多。

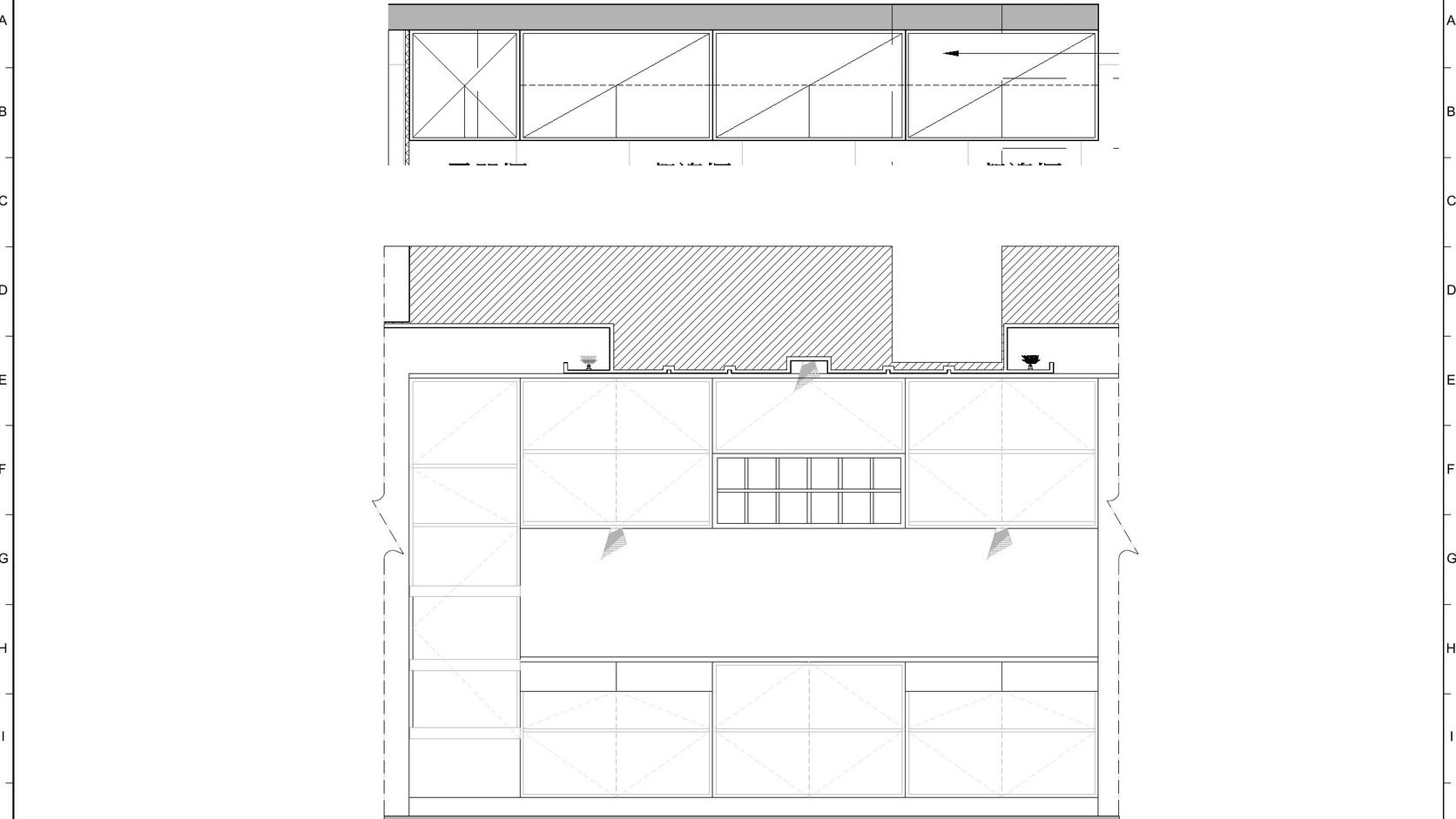

第十項是插座、開孔與線路位置。電器櫃的櫃內插座在第幾層、電視櫃的線槽與出線孔開在哪、書桌下的集線孔直徑多少，這些要在立面圖或剖面圖上標出來。這是整張系統櫃設計圖裡最不能省的一項，因為它牽涉水電，事後補做要走明線或打牆，費用是原本的三到五倍。

第十一項是標題欄與版本資訊。圖面右下角應該有案件名稱、圖名、比例、繪製日期、版本編號。聽起來很形式，但實務上超級重要：改到第四版的圖，如果現場師傅手上拿的是第二版，那就是真實會發生的災難。版本不清楚造成的重做，材料加工資通常8,000至3萬元起跳。

把這十一項整理成一張表，你可以直接印出來對著圖勾。

標註項目	圖上該出現什麼	屋主怎麼檢查
總尺寸與分割	總寬高深＋每格個別尺寸	分割數字加總要等於總寬
板材厚度	側板層板 18mm、背板4/6/9mm	有沒有寫數字，不是寫「標準板」
層板與孔距	活動幾片、固定幾片、32mm 孔	每80至100公分有無固定層板
吊桿	離地高度、單桿或雙桿、長度	有無標高度數字
抽屜與滑軌	組數、寬度、全拉或半拉	是否逐組標示，不是只寫「含抽屜」
五金型號	鉸鏈滑軌的型號或系列	寫型號不是寫形容詞
門片開向	虛線八字＋鉸鏈側＋開啟角度	對照動線模擬開一次
踢腳與頂板	踢腳高度退縮、到頂或留縫	留縫有無寫公分數
背板	厚度＋固定方式＋是否離牆	外牆側是否加厚並留通風
插座開孔	位置、層數、孔徑	對照家電清單逐台確認
版本資訊	圖名、日期、版次、比例	確認現場用的是最新版

這張表看起來很長，但實際對一次只要二十到三十分鐘。比起你在三家報價單之間來回比價兩個禮拜，這二十分鐘的投資報酬率高太多了。

系統櫃圖面怎麼反推報價：把圖上的尺數與配件逐項對回估價單

用圖面反推報價是把櫃體立面圖上的尺寸與配件數量換算成計價單位、再逐項對回估價單的核對方法，主要解決報價單項目太粗、屋主無法判斷總價是否合理的問題。這是整篇文章最實用的一段，因為它讓你從「比價格」升級成「比內容」。

換算的起點是尺。台制一尺等於30.3公分，系統櫃計價多以櫃體的「寬度尺數」計算，部分廠商會改用「才」或以高度級距區分。假設立面圖上的主臥衣櫃總寬270公分，除以30.3得到8.91尺，報價單寫9尺是合理的四捨五入；如果寫10尺，你就該問為什麼多了一尺。同理，一個240公分的餐邊櫃是7.92尺，報價寫8尺合理。這個換算你用手機計算機三十秒就能做完，但能攔下的誤差常常是3,000至1萬元。

第二步是對高度級距。很多廠商的尺數報價是以某個標準高度為基準，常見基準落在210至240公分，超過的部分另計或改以才數計算。所以圖上那個270公分高的衣櫃，報價若與210公分的櫃子同單價，你要確認是真的沒加價，還是漏報了之後會補。這一項的落差通常是全案最大的一筆，一組高櫃的高度級距差，金額可以到5,000至2萬元。

第三步是逐項點配件。立面圖上畫了幾組抽屜，報價單就該有幾組；畫了拉籃、褲架、穿衣鏡、燈條、轉角五金，報價單也都該對得上。實務上最常出現的落差是「圖上畫了、報價沒寫」，這種狀況九成會在現場變成「這個是另外的喔」。把圖上的配件一個一個數出來，寫在紙上，再拿去對報價單，這個動作大約十五分鐘，能攔下的追加通常在1萬至5萬元之間。

第四步是檢查「非櫃體項目」有沒有被計入。見光板、封板、收邊條、踢腳、背板加厚、現場拉齊、五金升級、運送與吊掛，這些都是實際會發生的工序與材料。報價單上完全沒有這幾項、總價又特別漂亮的，通常不是便宜，是還沒算完。一個28坪的全室系統櫃案，這些非櫃體項目加總大約落在全案的8%至15%。

至於每尺單價本身怎麼形成、哪些變數會讓同一組櫃子差一倍，那是另一個完整的題目，這篇不重複展開，想補齊單價邏輯的可以接著讀系統櫃一尺多少錢是怎麼算出來的那一篇，兩篇搭起來你就能同時看懂「價格怎麼來」跟「圖上買到什麼」。

還有一個反推技巧很多人沒想過：用圖上的板材面積粗估合理性。一個270寬、240高、60深的衣櫃，側板、頂底板、層板、背板、門片加起來的展開面積大約13至17平方公尺，換算成系統板材大約6至9張標準板。你不需要算到精準，只要知道這個量級，就不會被「這組櫃子材料就要8萬」這種說法唬住。反過來，如果有人用不到一半的價格承諾同樣的圖，你也該警覺，不是板材降級就是工序被省。

最後提醒一個順序問題：先定圖、再定價，永遠比先定價、再畫圖健康。先報一個漂亮總價再回頭畫圖的流程，設計圖會往「怎麼做得剛好符合那個價」的方向畫，省掉的通常就是背板厚度、五金等級、內部抽屜這些看不見的地方。

系統櫃設計圖最常被省略的六個項目：事後追加的錢都在這裡

圖面漏項是指系統櫃設計圖上未明確標註、但施工時必然會發生的工序或配件，主要解決屋主以為報價是全包、結果現場不斷出現「這個另計」的爭議。這六項幾乎可以說是追加款的固定班底，提前在圖上確認，就能把爭執從現場搬回紙上。

第一個是見光板與側封板。櫃體側面如果會被看到，需要加一片見光板做收邊；櫃體與牆面之間有縫隙，需要封板填補。老屋的牆面很少是直的，一面牆從上到下差1至3公分是常態，不封板的結果就是一道楔形縫。一個全室案的見光板與封板大約5,000至2萬元，圖上沒畫，現場一定會追加。

第二個是踢腳與頂部收口。前面提過踢腳高度與頂板收法要標，這裡補一個常被忽略的：踢腳如果要跟室內地板的踢腳線對齊、或是要做內嵌燈，都是另外的工序。全室踢腳與頂部收口的費用大約4,000至1.5萬元。

第三個是背板規格與通風處理。背板從4公厘升到9公厘、靠外牆的櫃體要不要離牆1至2公分做通風、背板要不要滿鋪，這三件事圖上常常一個字都沒有。全室處理下來大約6,000至2.5萬元，而且這是受潮風險的第一道防線。

第四個是櫃內插座與開孔。電器櫃每一層要不要獨立插座、電視櫃的線槽與弱電盒、書桌的集線孔、照明燈條的電源，這些都牽涉水電師傅的配合。全室的櫃內電源與開孔大約5,000至2萬元，如果錯過水電階段才補，費用是三到五倍，而且會看到明管。

第五個是抽屜內部分隔與機能配件。抽屜裡的分隔盤、褲架、領帶架、轉角拉籃、下拉式吊衣桿、垃圾桶抽，這些在立面圖上常常只畫一個抽屜的外框。單項從800元到8,000元都有，一整套配下來8,000至3萬元很正常。

第六個是把手、門片特殊加工與燈條。嵌入式把手、門片洗溝、玻璃門框、烤漆門片、感應燈條，這些屬於門片與外觀層級的加工。全室大約8,000至4萬元，區間很寬是因為做不做落差極大。

最常漏掉的項目	圖上要確認什麼	事後追加金額區間
見光板與側封板	哪幾面要封、縫隙預留幾公分	約5,000至2萬元
踢腳與頂部收口	高度退縮、到頂或留縫、對齊方式	約4,000至1.5萬元
背板厚度與通風	4/6/9mm、是否離牆、是否滿鋪	約6,000至2.5萬元
櫃內插座與開孔	層數、孔位、孔徑、弱電盒	約5,000至2萬元
抽屜分隔與配件	分隔盤、拉籃、褲架逐項列出	約8,000至3萬元
把手門片加工與燈條	把手型式、洗溝、燈條電源	約8,000至4萬元

把這六項加總，2026年一個25至30坪的全室案，落差可以到3.6萬至13萬元。這就是為什麼兩份看起來差5萬的報價，做完之後可能一樣貴甚至更貴——差額不是消失了，是搬到了圖面以外的地方。你在簽約前花十分鐘問這六個問題，等於替自己買了一份保險。

問法也很簡單，不用太客氣：這六項有沒有包含在報價裡？如果包含，請在圖上標出來；如果不包含，請給我各自的單價。願意白紙黑字寫的，就是可以合作的對象。

櫃體施工圖與現場尺寸的公差：正負5公厘到底在講什麼

施工公差是圖面尺寸與現場實作之間被容許的誤差範圍，主要解決屋主以為圖上寫270就一定會做出剛好270、結果現場量到268就覺得被騙的認知落差。先講結論：系統櫃不是精密機械，公差一定存在，重點是公差被誰吸收、吸收在哪裡。

業界常用的櫃體尺寸公差大約是正負3至5公厘。這個數字來自幾個疊加的來源：板材裁切本身有正負1至2公厘、封邊帶厚度約0.4至2公厘、組裝累積誤差1至3公厘、現場牆面與地板的不平整則可能有10至30公厘。前三項是加工端的，最後一項才是真正的麻煩。

所以合格的櫃體施工圖會做一件事：把公差「預先設計進去」。常見做法是在櫃體與牆面之間預留10至20公厘的調整縫，施工時用見光板或封板蓋掉；天花方向預留30至50公厘的調整空間，用上封板處理；地面則靠可調整腳座吸收，常見調整範圍約 ±25公厘。圖上如果有標出這些預留，代表畫圖的人知道現場會發生什麼事；完全沒有預留、尺寸算到剛好貼死的圖，現場十之八九要現切。

牆面不直是最常見的狀況。一面300公分的牆，上下量起來差1至3公分在老屋非常普遍，新成屋也常有0.5至1.5公分。處理方式有三種：第一是櫃體做小、用封板吃掉差距，最常見也最省；第二是把櫃體側板做成可現場修切的見光板，精準但工資較高；第三是在櫃體與牆之間做一道假牆拉齊，效果最好但要多花3,000至1萬元並損失3至8公分深度。圖上有沒有註明用哪一種，決定你驗收時看到的是一道俐落的收邊，還是一條歪斜的縫。

還有一句話一定會出現在圖面上：「現場丈量為準」。這句話不是免責聲明，它的正確意思是「本圖尺寸依初次丈量繪製，板材下單前會再次複丈並以複丈結果修正」。所以你要問的不是「為什麼寫這句」，而是「複丈排在什麼時候、複丈後的修正圖會不會再給我一版」。健康的流程是拆除與泥作完成、牆面定位之後再複丈一次，複丈到下單之間要有一版確認圖，這版圖才是真正拿去加工的依據。

公差也有不能接受的時候。門縫不均是最明顯的指標，相鄰門片的縫隙差距如果超過2公厘，肉眼就看得出來，這屬於可以要求調整的範圍，而且多數狀況調鉸鏈就能解決。抽屜面板不齊、櫃體與天花出現超過5公厘的波浪縫、層板明顯不水平，這些也都是驗收時可以提的。相對地，總寬差3公厘、深度差2公厘，這種就屬於正常公差，拿尺去量跟師傅吵，意義不大。

驗收時帶一支捲尺跟一個水平儀就夠了，重點量三個地方：櫃體總寬是否在圖面尺寸正負5公厘內、門片縫隙是否均勻、櫃體立面是否垂直。這三項過關，其餘的細節用眼睛看就看得出來。

系統櫃尺寸圖上屋主自己能做的三個檢查：不用懂製圖也能抓出問題

屋主自我驗圖是指不具備製圖專業的使用者，透過生活經驗與實測資料核對系統櫃尺寸圖的方法，主要解決「圖我看不懂、只能全部相信設計師」的被動處境。這三個檢查不需要任何專業背景，一支捲尺跟三十分鐘就能跑完，但抓出來的問題往往比設計師自己檢查還多，因為只有你知道自己家裡有什麼。

第一個檢查是量自己的東西。拿捲尺去量你最長的那件大衣、最高的那個行李箱、最大的那台家電、最厚的那疊書、最佔空間的那台吸塵器，把數字寫下來，再回去對圖上的格子尺寸。常見的翻車案例是：圖上電器櫃那一格淨高40公分，你家電鍋含開蓋要52公分，裝好之後那一格只能放微波爐；或者圖上吊掛區淨高110公分，你的長大衣135公分，掛進去會拖地。這個檢查的價值在於，它用的是你家的真實資料，而不是通用的標準尺寸。各空間櫃體的尺寸怎麼規劃是另外幾篇的主題，這裡只要你做一件事：拿真實物品去對圖上的淨尺寸，特別注意「淨高」跟「外高」的差別，層板厚度與背板會吃掉2至5公分。

第二個檢查是用手指在圖上走一次開門動線。把平面圖攤開，想像每一扇門片打開、每一個抽屜拉出來的樣子。抽屜拉出來會佔走道45至55公分，外開門片打開會掃過40至60公分的半徑，雙開門同時打開更寬。然後問三個問題：門片打開會不會撞到房門、床角、或另一扇櫃門？抽屜拉到底的時候，人還站得下嗎？兩個人同時在走道上，一個人開櫃子，另一個人過得去嗎？住宅走道淨寬低於80公分就會開始擠，低於70公分基本上不能有東西突出來。這個檢查最常救回來的是轉角櫃與門後櫃，圖上看起來都很美，實際開起來卡死。

第三個檢查是對插座與電器位置。拿出你家會放進櫃子裡的所有電器清單，一台一台對圖：電鍋、微波爐、烤箱、氣炸鍋、咖啡機、電視、音響、路由器、遊戲主機、無線充電盤、掃地機器人充電座。每一台都要在圖上找到它的位置，然後確認那個位置旁邊有沒有插座。這是三個檢查裡最值錢的一個，因為插座一旦錯過水電階段，補救成本是三到五倍，而且八成要走明線。順便確認插座的形式，蒸烤箱或電陶爐可能需要專迴路，路由器的位置要考慮訊號不要被整櫃板材包死。

跑完這三個檢查，你大概會產出5至15條修改意見。這個數量很正常，不代表設計師不專業，而是代表你把只有你知道的生活資訊補進圖裡了。在圖面階段改這15條，成本是零；在現場改，依項目大約3,000至3萬元；在完工後改，再加上拆除與重新進場，通常是1萬至6萬元。

提一個小技巧：把修改意見用「位置＋現況＋期望」三段式寫下來，例如「主臥衣櫃最右格，圖上淨高110，我的大衣135，希望這格拉高到145」。這樣寫，設計師一次就能改到位，省掉兩三輪來回。

設計圖、估價單與櫃體施工圖：三份文件怎麼互相對照才不會漏

三份文件交叉比對是用設計圖、估價單與櫃體施工圖彼此驗證、找出不一致處的流程，主要解決單看任何一份都會有盲點、而落差往往就藏在文件之間的問題。這三份文件的角色不一樣：設計圖講「要做成什麼樣子」，估價單講「這樣要多少錢」，施工圖講「現場怎麼把它做出來」。三者一致，案子才會順。

對照的順序建議是設計圖先、估價單次、施工圖最後。先把櫃體立面圖看懂、改到滿意，再拿定案的立面圖去對估價單的項目與數量，確認每一個畫出來的東西都有被計價、每一個被計價的東西都畫得出來。等簽約、複丈完成，才會產生真正的櫃體施工圖或加工圖，這版圖是給工廠下料與現場師傅用的，屋主要做的是確認它跟你簽約時看的設計圖內容一致，尺寸可以因複丈而微調，但配置、配件與五金不該悄悄變動。

文件	它回答什麼問題	對照時的重點
系統櫃設計圖	櫃子長什麼樣、分割與配件	十一項標註是否齊全
估價單	這樣做要多少錢	尺數、配件數、非櫃體項目對得上
櫃體施工圖	現場與工廠怎麼做出來	複丈後尺寸修正、配置未被更動

實務上最常見的三種不一致，第一種是「圖上有、單上無」，例如立面圖畫了兩組拉籃，估價單只有櫃體與門片。這種多半會在現場變成追加。第二種是「單上有、圖上無」，例如估價單列了見光板4片，圖上卻看不出哪四面要封，這種容易在驗收時產生認知落差。第三種是「版本不同步」，設計圖改到第三版、估價單還停在第一版，或是施工圖沿用了複丈前的尺寸。版本問題是三者裡最致命的，因為錯誤會一路傳到工廠下料。

防呆的方法其實很土法煉鋼但有效：要求三份文件都標上同一個版本日期，並且在每次修改後重新出一套，而不是只改其中一份。另外，把所有溝通紀錄留在同一個管道，口頭確認的事情一律回一句文字訊息複述一次。一個30坪的全室系統櫃案，從丈量到完工大約6至10週、中間會有3至8次變更，沒有版本管理，記錯是必然的。

還有一份文件常常被忘記：驗收清單。完工當天拿著定案版的設計圖逐櫃核對，確認配件數量、五金型號、門片開向、插座位置都跟圖一致，有問題當場記錄。這個動作做完，尾款才付得安心。實務上驗收後的修繕期通常抓7至14天，保固一般是1至3年，五金另有原廠保固，這些在合約上要寫清楚。

于騰的實際驗圖情境：三個住宅案在圖面上救回來的錢與空間

驗圖情境是把前面的檢查方法放進真實案件裡驗證的過程，主要解決「方法看得懂、換到自己家不知道怎麼用」的落差。以下三個都是于騰實際完工的住宅案，數字為區間而非單一報價，你可以對照自己的狀況看。

第一個情境是24坪中古三房，一對三十多歲的夫妻，全室系統櫃預算約32萬，從丈量到完工約6週。這個案子最有價值的修正發生在第一次看圖的會議上。屋主拿著我們給的立面圖，用捲尺量了自己的行李箱，發現主臥衣櫃上櫃那一格的淨高只有38公分，而他們家兩個29吋行李箱的厚度是32公分、高度75公分，根本塞不進去。我們把上櫃改成一格45公分、一格85公分的不等分割，材料成本只多了約1,200元，但換走了未來十年行李箱要站在房間角落的命運。同一次會議還改了兩件事：次臥門片從外開改成滑門，因為圖上看出開門會撞到書桌椅；電器櫃加了兩組櫃內插座，費用約3,600元。這三項如果等到現場才發現，加總追加大約是1.8萬至3.5萬元。

第二個情境是31坪新成屋，雙薪家庭帶一個國小孩子，全室系統櫃預算約48萬，從丈量到完工約7週。這案的關鍵在複丈。初次丈量時建商的室內隔間剛完成，客廳主牆量到420公分；拆除輕隔間並重做之後複丈，同一面牆變成413公分。如果沿用第一版尺寸下料，電視櫃會做大7公分，現場只能硬切見光板，收邊會很難看。因為流程裡本來就排了複丈與修正圖，這個落差在紙上就處理掉了，調整的是中間開放區的寬度，兩側櫃體尺寸不動。另外屋主自己跑了開門動線檢查，發現餐邊櫃最左邊那扇門打開會擋住通往陽台的動線，我們把那一扇改成上掀式，五金升級約多2,800元。整案在圖面階段共改了11處，現場零追加。

第三個情境是38坪老屋翻新，三代同住，全室系統櫃預算約66萬，從丈量到完工約9週。這案最大的挑戰是牆面。四十多年的房子，主臥那面牆上下差了2.8公分，書房牆面則有一支突出18公分的樑。圖面階段我們就標明了處理方式：主臥用封板吃掉差距並在圖上預留20公厘調整縫，書房則把樑下做成固定層板的開放區，避開門片開不了的問題。另外長輩房的衣櫃在圖上特別標註吊桿高度降低與全拉抽屜取代下層吊掛，這部分比一般次臥衣櫃多約15%的費用，但長輩自己拿得到衣服這件事沒得商量。屋主在驗圖時提出的9條意見裡，有6條被採納，其中最有感的一條是「廚房電器櫃請加一格放掃地機器人充電座，含插座」——這格後來成了全家公認最實用的設計，當時的成本約4,500元。

這三個案子想說的是同一件事：圖面階段每多花一小時，現場就少一次爭執。三案在圖上總共修了26處，若全部留到現場處理，粗估追加會落在6萬至15萬元，還不算工期延後與心情成本。想看更多完整的櫃體配置與完工對照，可以到我們的系統櫃設計案例頁逐案翻。

系統櫃設計圖常見問題 FAQ

系統櫃設計圖應該在簽約前拿到還是簽約後？ 至少要在簽約前拿到帶尺寸的櫃體立面圖草圖。2026年多數正規廠商的流程是免費丈量後出一版平面與主要櫃體立面，屋主確認方向後才簽約，簽約後再出完整圖說與複丈修正圖。如果對方堅持「簽約後才畫圖」，你簽的就只是一個金額，不是一個明確的櫃子，風險全在你這邊。

只有 3D 示意圖沒有立面圖，可以驗嗎？ 不行。3D 圖的功能是溝通風格與量體感，上面通常沒有任何尺寸、五金型號或分割標註，驗不了工也驗不了價。你要主動要求帶標註的櫃體立面圖，這是基本文件不是加值服務。拿到之後對照本文的十一項標註逐一檢查，缺哪一項就當場問清楚並要求補上。

系統櫃圖面上的尺寸跟現場做出來不一樣，算不算瑕疵？ 要看差多少。櫃體尺寸正負3至5公厘屬於正常公差，來自板材裁切、封邊厚度與組裝累積誤差；但如果總寬差超過1公分、門縫相鄰差超過2公厘、或櫃體明顯不垂直，就屬於可以要求調整的範圍。合格的櫃體施工圖會預留10至20公厘的調整縫並用封板處理，驗收時主要量總寬、門縫與垂直度三項。

櫃體立面圖上沒寫五金型號，重要嗎？ 非常重要。只寫「進口五金」或「頂級五金」這類形容詞，等於現場裝什麼都算數，驗收時你也沒有依據可以主張。圖上或圖說要出現具體型號或系列名稱，鉸鏈、滑軌、吊桿、拉籃都要。至於各品牌等級怎麼選，那是另一個主題，你在圖面階段只要守住一條：寫型號，不寫形容詞。

用系統櫃設計圖反推報價，最快的檢查方法是什麼？ 三步驟。先把立面圖的總寬除以30.3換算成尺數，對回報價單的計價尺數；再數圖上的抽屜、拉籃、吊桿、鏡子等配件數量，逐項對回估價單；最後確認見光板、封板、踢腳、背板加厚、櫃內插座這些非櫃體項目有沒有被計入，這部分通常佔全案的8%至15%。整套跑完約三十分鐘。

圖上哪些項目最容易被省略，事後追加大概多少錢？ 最常見的六項是見光板與側封板（約5,000至2萬元）、踢腳與頂部收口（約4,000至1.5萬元）、背板厚度與通風處理（約6,000至2.5萬元）、櫃內插座與開孔（約5,000至2萬元）、抽屜分隔與機能配件（約8,000至3萬元）、把手門片加工與燈條（約8,000至4萬元）。25至30坪的案子加總落差可到3.6萬至13萬元，簽約前逐項問清楚最省事。

不懂製圖的屋主，自己能在系統櫃尺寸圖上檢查什麼？ 三件事。第一是拿捲尺量自己的大衣、行李箱、家電與書，對回圖上的淨尺寸，注意層板與背板會吃掉2至5公分。第二是用手指在平面圖上走一次開門動線，抽屜拉出佔45至55公分、外開門片掃過40至60公分，確認不會互撞或擋走道。第三是把所有要放進櫃子的電器列出來，一台一台確認圖上有沒有對應的插座與開孔。

圖面上寫「現場丈量為準」，是不是代表尺寸都可以改？ 不是。這句話的正確意思是本圖依初次丈量繪製，板材下單前會再複丈並以複丈結果修正。你該追問的是複丈排在什麼時候、複丈後會不會再出一版修正圖給你確認。健康的流程是拆除與泥作完成、牆面定位後複丈，複丈到下單之間一定要有一版確認圖，那版才是工廠真正下料的依據。

系統櫃設計圖改一次要花多久、會不會收費？ 2026年的常見做法是定案前的二到三次修改包含在服務內，每次來回約2至5個工作天；超過次數或大幅變更配置，部分廠商會另計製圖費。真正要留意的不是修改費，而是修改的時間點：圖面階段改是零成本，現場改依項目約3,000至3萬元，完工後改加上拆除與重新進場通常要1萬至6萬元。所以意見請在圖上一次提完。

系統櫃設計圖的最後一把尺：看懂一張圖，比殺價五趴有用

回到開頭那句話：系統櫃報價單看不出好壞，櫃體立面圖才看得出來。看完這篇，你手上應該已經有一套可以自己跑的驗圖流程——先確認拿到的是帶標註的立面圖而不是 3D 美圖，再用十一項標註逐一檢查總尺寸與分割、板厚、層板與孔距、吊桿、抽屜與滑軌、五金型號、門片開向、踢腳與頂板、背板、插座開孔、版本資訊，接著把圖上的尺數與配件換算後對回估價單，最後問清楚那六個最常被省略的項目有沒有包含在內。

這套流程走完，你跟廠商的對話會完全不一樣。你不再問「可以再便宜一點嗎」，而是問「這個抽屜是全拉還是半拉、背板幾公厘、這面側板要不要封」。願意在圖上把這些寫清楚的人，報價通常不是最低的，但那份報價是可信的；不願意寫的人，報價再漂亮，差額也只是被挪到你看不見的地方。2026年的系統櫃市場，單價已經沒什麼空間可以砍，真正還能優化的是資訊的透明度——而資訊，全部都在圖上。

還有一個判斷標準值得你帶走：一張系統櫃設計圖好不好，就看一個完全沒參與過這個案子的師傅，能不能只憑這張圖做出一模一樣的櫃子。能，這張圖合格；不能，那張圖就只是一張示意。拿這個標準去看你手上的圖，答案會很快浮現。

準備開始的話，請先做三件事：把家裡要收進櫃子的物品量一遍並寫下最長、最高、最大的那幾項尺寸；列出所有會放進櫃子的電器清單；把現有的平面圖或權狀資料找出來。帶著這三份資料來找邱于騰室內設計，我們會先出一版帶完整標註的櫃體立面圖，再逐項報價，讓你清楚看到每一條線與每一塊錢的對應關係。然後記得問那個對的問題：「這張圖上，哪些東西是報價已經包含的，哪些是另計的，可以直接標在圖上嗎？」——願意當場在圖上標給你看的人，才是真的準備好要幫你做這個案子。
