室內設計施工圖是什麼？2026看懂施工圖、3D 圖與平面圖的差別，避免完工落差的完整指南

3D 圖再美，現場師傅也不會照著 3D 施工。本文用2026年台灣住宅裝修實務，拆解一套完整工程圖說包含的九張圖、各自在什麼階段用、給哪個工班看、屋主怎麼自己驗圖，以及圖面收費、著作權歸屬與現場變動該不該追加的判斷標準。

3D 圖是拿來賣夢想的，室內設計施工圖才是能被真正蓋出來的那一份——2026年讓屋主在完工時說出「怎麼跟我想的不一樣」的，九成不是設計師的美感出問題，而是那套圖根本沒畫完。這篇把完整圖說的九張圖、誰看哪一張、屋主怎麼驗、怎麼收費、哪些現場變動該追加，一次講到你看得懂報價單上的「圖面費」在買什麼。

你大概有過這種經驗：簡報會上看到一張打光完美的 3D 透視圖，米白牆面、木紋櫃體、午後光線斜斜灑進來，當下就決定簽約了。然後三個月後交屋，牆是那個牆、櫃是那個櫃，但冷氣出風口卡在樑邊很突兀、床頭插座被櫃子擋住、天花高度比想像中低了十公分，整個感覺就是「很像，但不是那張圖」。問題出在哪？出在你從頭到尾看的都是 3D 圖，而工地現場的師傅，從拆除、水電、木作到油漆，沒有一個人會拿 3D 圖施工。他們手上拿的是一疊黑白的、滿是數字與線條的室內設計施工圖。這套圖畫得多細，決定了完工跟想像的落差有多大。2026年台灣的裝修糾紛裡，很大一部分不是材料偷工，而是圖面不足導致現場各憑想像。這篇文章會帶你看懂一套完整的工程圖說有哪幾張、每張在什麼階段用、給誰看，沒有施工圖會發生什麼具體災情，屋主不用學製圖也能做的五個驗圖檢查點，以及圖面的收費、著作權與現場變動的灰色地帶。

室內設計施工圖是什麼：3D 圖賣的是夢想，施工圖才是能被蓋出來的那一份

室內設計施工圖是把設計構想轉換成可被施工單位照做的技術圖面，主要解決設計想像與現場施作之間的落差，讓尺寸、材料、收邊方式與設備位置都有一份能被查核的依據。說白了，3D 圖回答的是「做完長什麼樣」，施工圖回答的是「怎麼做才會變成那樣」，兩者不是精緻程度的差別，是功能完全不同的兩種文件。

差距有多大？以2026年一個25至35坪的住宅案來說，設計階段產出的 3D 透視圖大約8至15張，平面配置圖1至2張，看起來資料很多；但真正要發包施工的完整圖說，通常是30至60張 A3圖面，複雜一點的老屋翻新或有大量訂製櫃體的案子會到70張以上。如果你的設計師只給你 3D 圖加一張平面配置圖就要開工，那不是效率高，是圖沒畫完。

為什麼 3D 圖不能拿來施工？因為它刻意省略了所有會讓畫面變醜的資訊。3D 圖上的燈光是算圖軟體算出來的，不代表現場那幾顆嵌燈真的照得到；材質是貼圖，不會告訴你那面牆是6公分輕隔間還是12公分磚牆；最關鍵的是它幾乎不帶尺寸標註，牆距、淨高、櫃深、插座中心高度全部看不出來。師傅拿到 3D 圖只能問一句：「這個櫃子到底幾公分？」

反過來，施工圖面刻意長得很醜。它用1:50畫整層平面、1:30畫立面、1:10到1:5畫大樣，滿版都是尺寸線、材料代號、剖切符號與圖例。它不負責感動你，它負責讓三個月後站在工地的木工師傅，在沒有設計師在場的狀況下，也能做出跟圖上一模一樣的東西。這份「可被複製性」，才是你付設計費買到的核心價值。

下面這張表把三種圖的角色攤開來看，你大概就知道自己手上拿到的是哪一種。

比較項目	3D 示意圖	平面配置圖	施工圖面
主要用途	溝通氛圍與風格	確認格局與動線	發包、施作、驗收
尺寸標註	幾乎沒有	有主要牆距	每一處都標到公分或公釐
主要讀者	屋主	屋主與設計師	各工班與監工
出現階段	簽約前後提案期	設計討論期	發包前與施工全程
能否當驗收依據	不能	只能看格局	可以，是爭議時的唯一憑據

這張表最重要的是最後一列。真的出現爭議的時候，法院與公會調解看的是圖，不是 3D。你說「當初那張圖的櫃子比較高」，對方說「3D 是示意」，這場架你不會贏。但如果立面圖上寫著櫃高2,350公釐，現場做成2,200公釐，那就是清清楚楚的瑕疵。

一套完整的工程圖說包含哪些：從現況丈量圖到五金圖的九張骨架

完整工程圖說是一組彼此對應、涵蓋從現況到完工每個施作面向的圖面集合，主要解決單張圖資訊不足、不同工種各憑口頭認知施作的問題。一套住宅案的標準骨架是九類圖，缺任何一類，缺口就會在現場變成一筆追加。

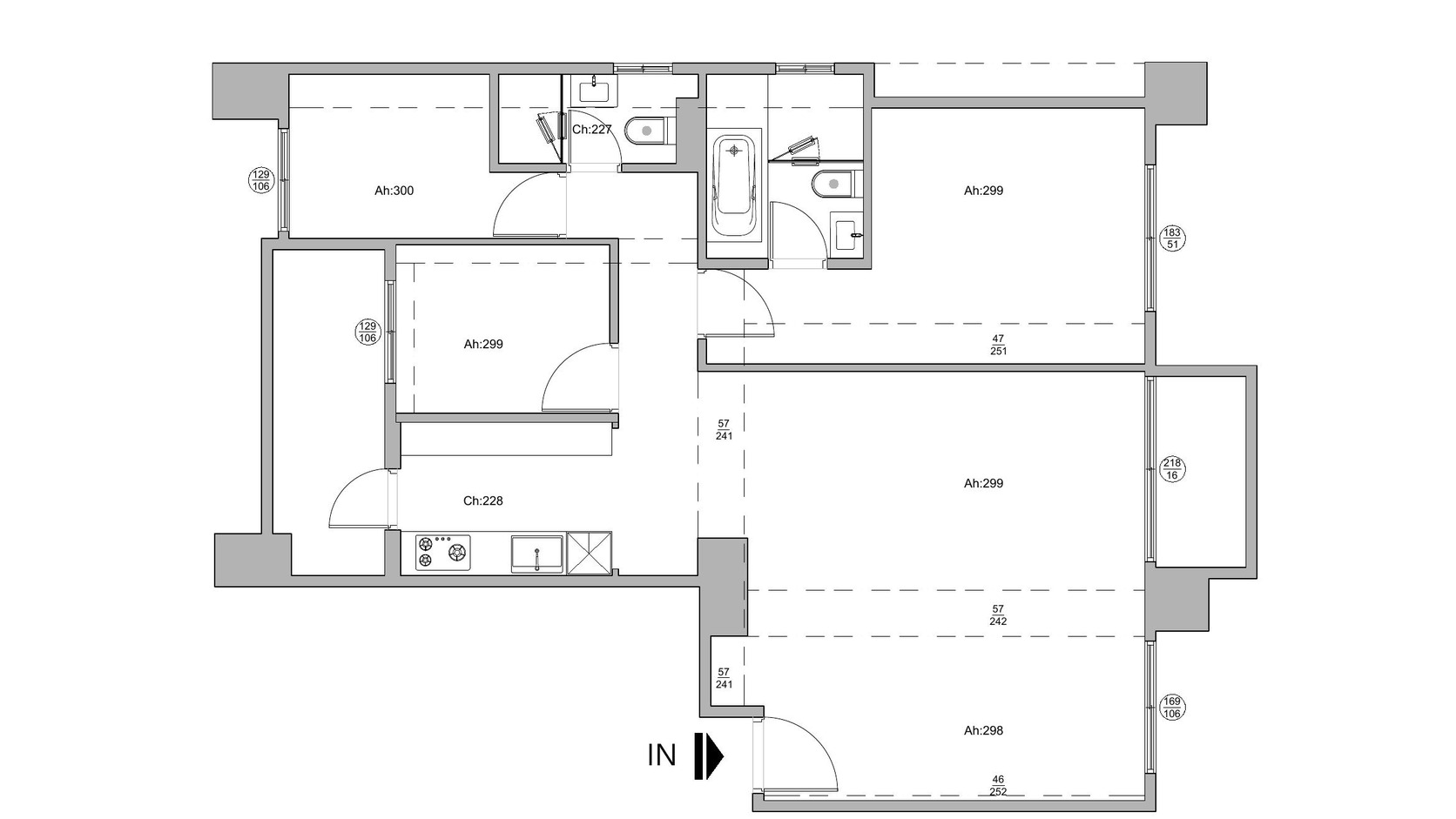

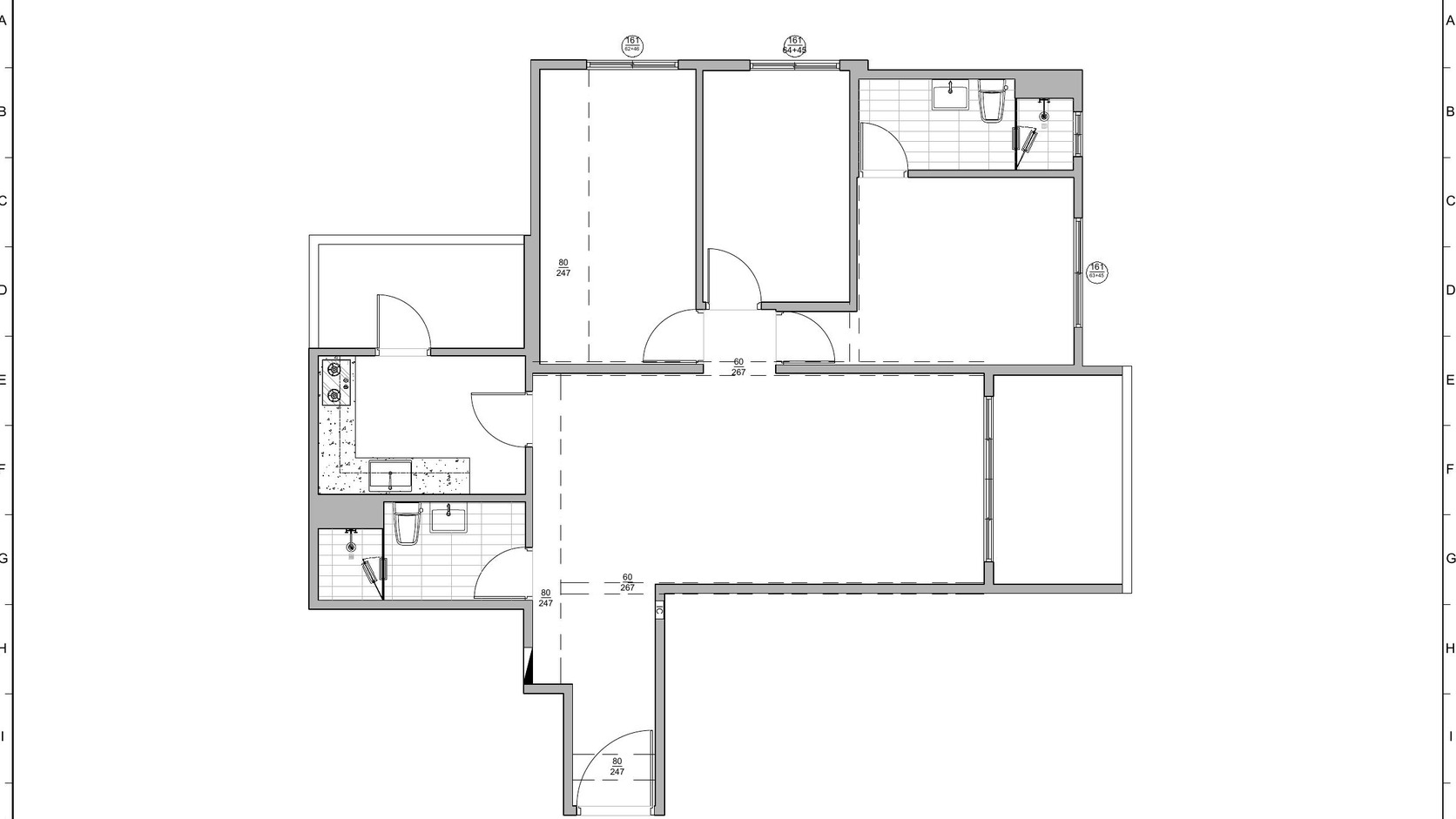

第一類是現況丈量圖，畫的是房子原本的樣子：牆厚、樑位、柱位、淨高、窗洞尺寸、既有管道間位置。這張圖是所有後續圖面的母體，丈量誤差超過2公分，後面每張圖都會歪。第二類是拆除圖，用不同線型標出哪些牆要打、哪些要保留、哪些是結構不能動，同時標註拆除範圍的面積，方便估廢棄物清運量。

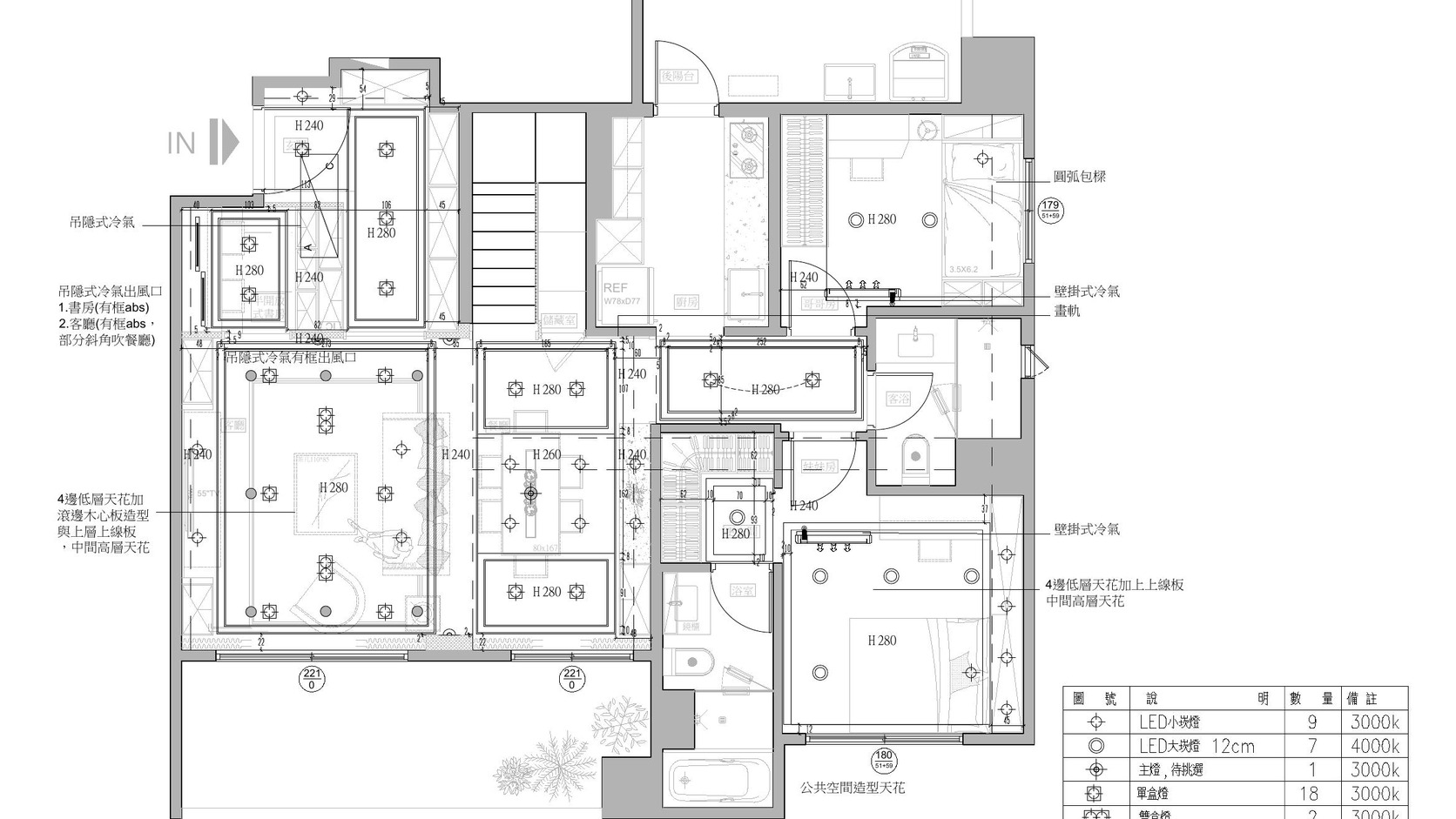

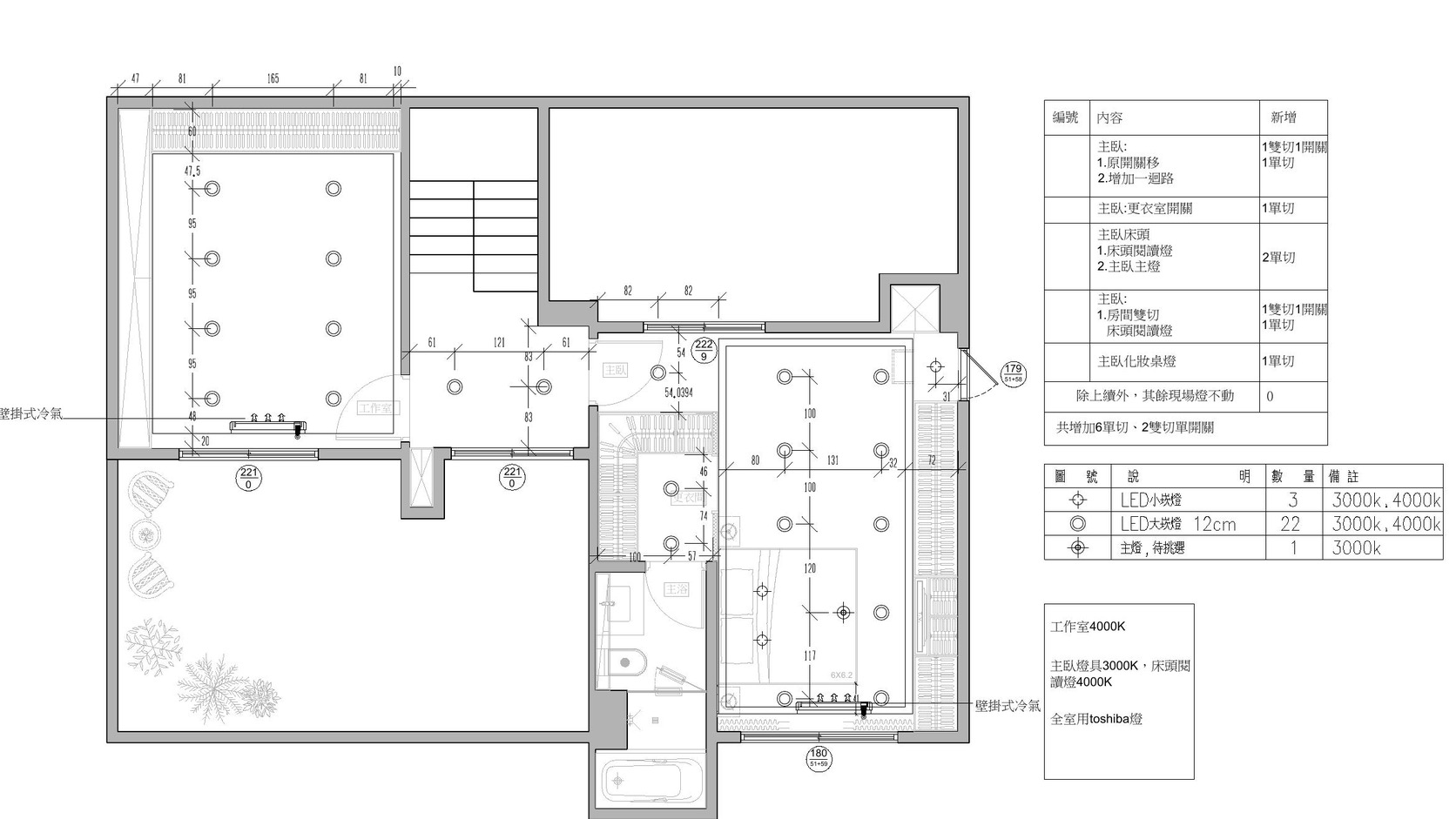

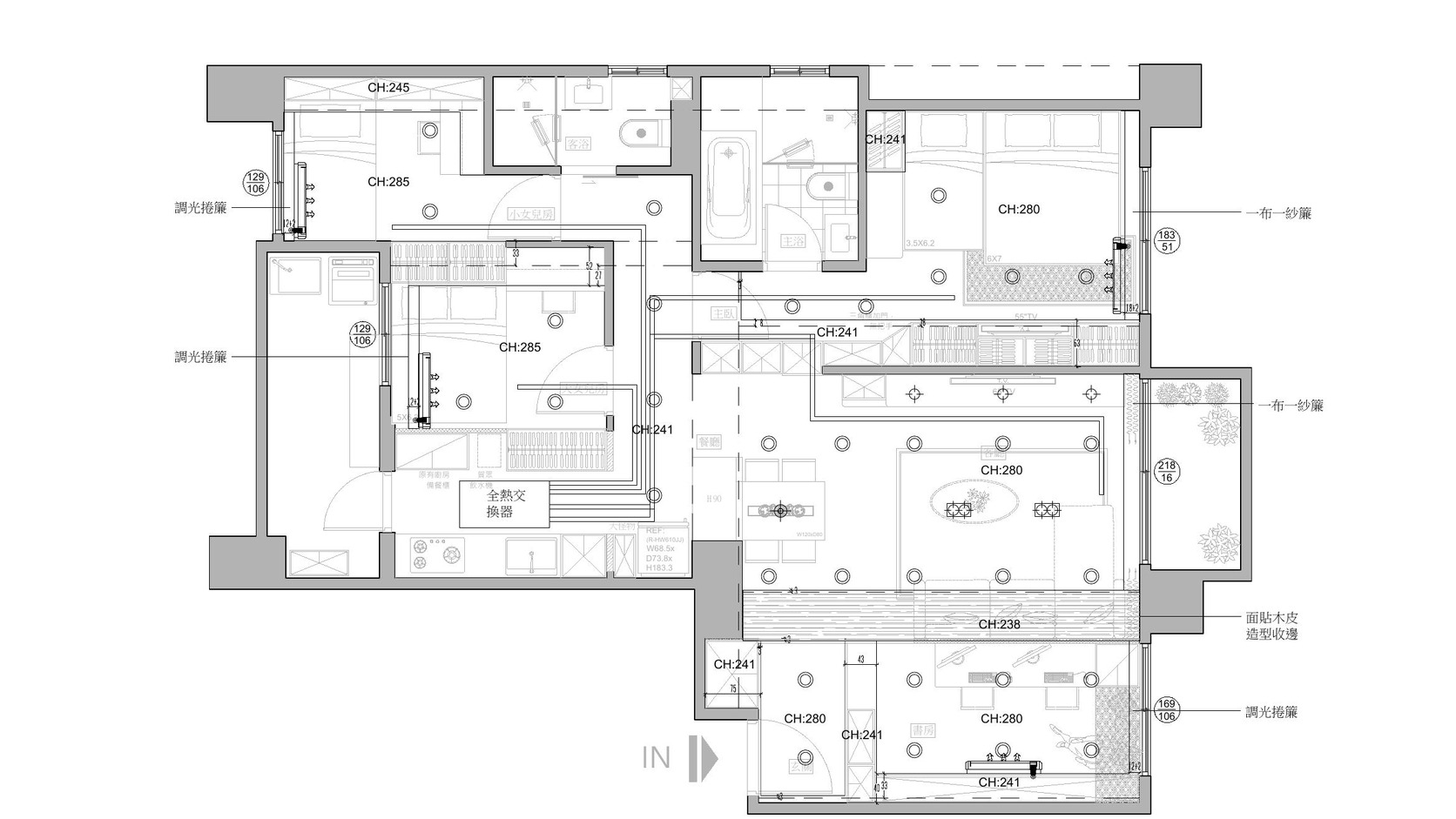

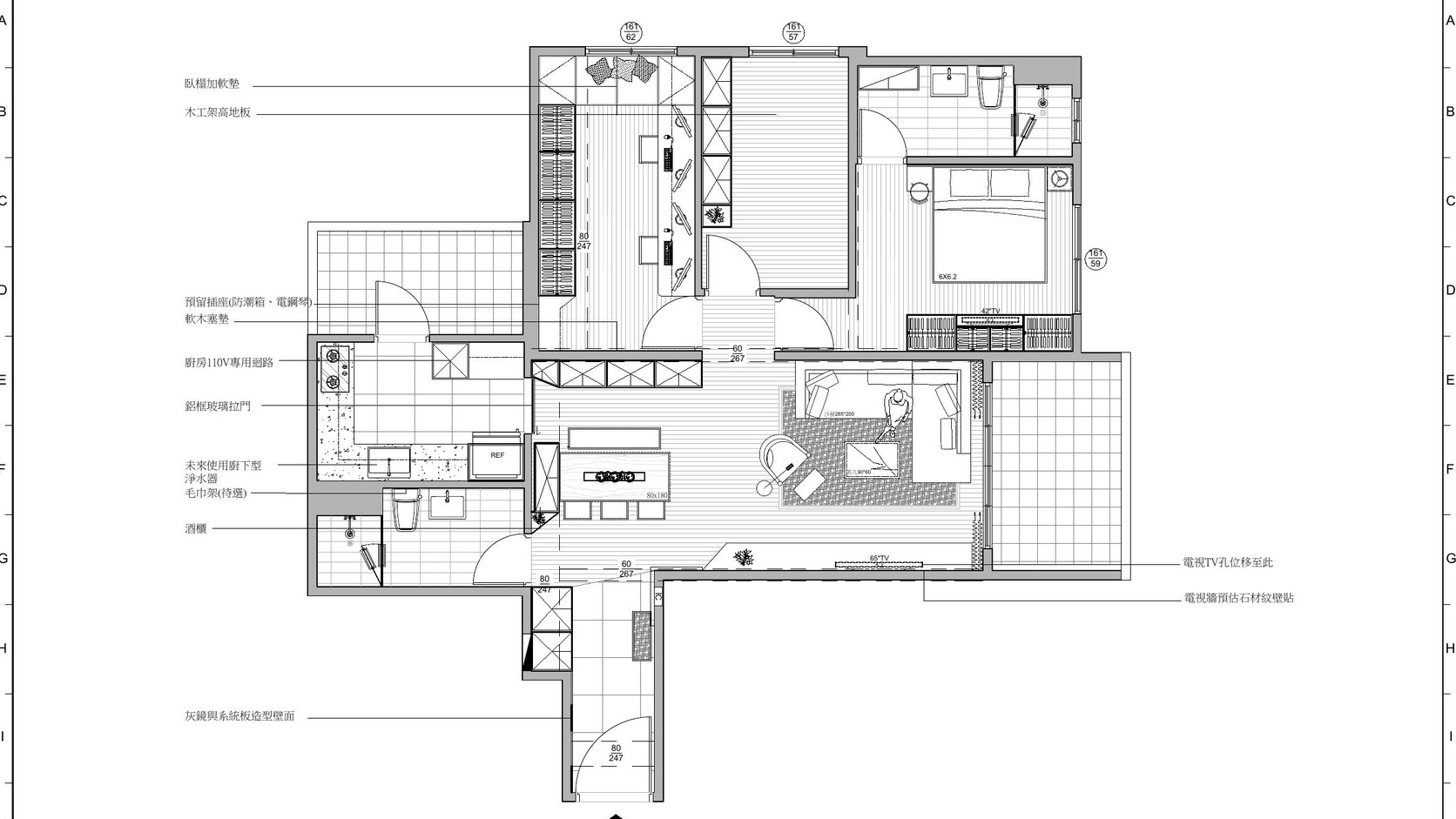

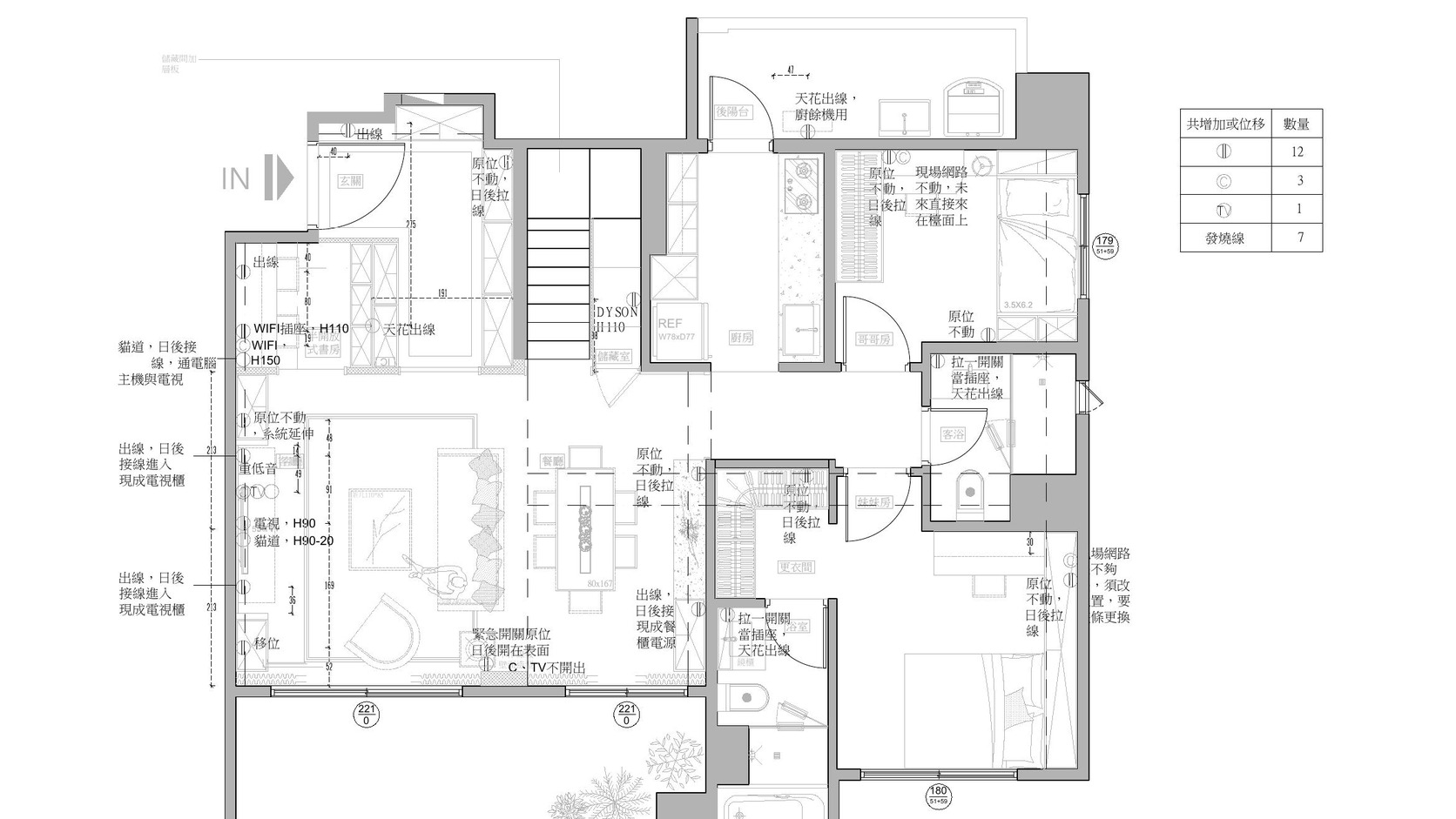

第三類是平面配置圖，也就是大家最熟悉的那張，定家具落位、動線寬度與門的位置。第四類是天花與燈具迴路圖，這張同時處理兩件事：天花的高度分區與造型，以及每一盞燈歸哪一個開關迴路。第五類是水電插座圖，標出所有插座、網路孔、電視孔、開關的位置與離地高度，以及給排水點位。

第六類是立面圖，把每一道有裝修的牆面展開來畫，標出櫃體分割、門片尺寸、材質分界與收邊線。第七類是大樣圖，針對轉角、收邊、嵌燈開孔、門框與地板交接這些1:10以下才看得清楚的節點做放大。第八類是地坪圖，標出各區地材、分界線位置、地板高差與收邊條做法。第九類是系統櫃立面與五金圖，把每一組櫃體的內部分割、層板數量、抽屜位置、吊桿高度與五金型號一次畫清楚。

這九張圖不是一次全部畫完，而是跟著工程進度分批交付。下面這張表告訴你每張圖在什麼階段會用到，以及屋主拿到的時候該看哪一件事。

圖面名稱	什麼階段用	屋主該看什麼
現況丈量圖	設計開始前	淨高與樑下高度是否標齊
拆除圖	開工第一週	要保留的牆有沒有被畫掉
平面配置圖	設計討論期	走道淨寬是否留足75公分
天花與燈具迴路圖	泥作後、木作前	冷氣位置與天花高度是否打架
水電插座圖	水電進場前	插座數量、高度與是否被櫃體擋住
立面圖	木作與系統櫃進場前	櫃高、門片分割與開啟方向
大樣圖	收邊與細木作階段	轉角與交接處怎麼收
地坪圖	地板施作前	不同地材交界線的位置
系統櫃立面與五金圖	櫃體下單前	層板數、抽屜數與五金型號

表格裡「水電進場前」那一列是整套圖說的生死線。水電一旦打好、管線埋進牆裡，之後想改一個插座位置，就是打牆、重拉、補土、重漆四道工，一個點位的追加費用約2,500至6,000元，改五個點就是一兩萬跑不掉。所以這張圖一定要在水電師傅到現場之前就定稿，而且要你本人確認過。

施工圖面的分工邏輯：每一張圖，其實是畫給不同工班看的

施工圖面的分工邏輯是依照工種把資訊拆到各自專屬的圖上，主要解決一張圖塞進太多資訊、導致師傅看錯或漏看的問題。理解這件事，你就知道為什麼不能只要一張「全部都畫在上面」的萬用圖。

拆除工班只看拆除圖，他們在意的是哪裡可以打、哪裡絕對不能碰。一個30坪的中古屋拆除工程約3至5個工作天、費用約8萬至18萬，而最大的風險是打掉不該打的結構牆或剪力牆，這在2026年的台灣已經是會被報拆、要求復原甚至吃上罰則的等級。所以拆除圖上「保留」的線要比「拆除」的線更顯眼。

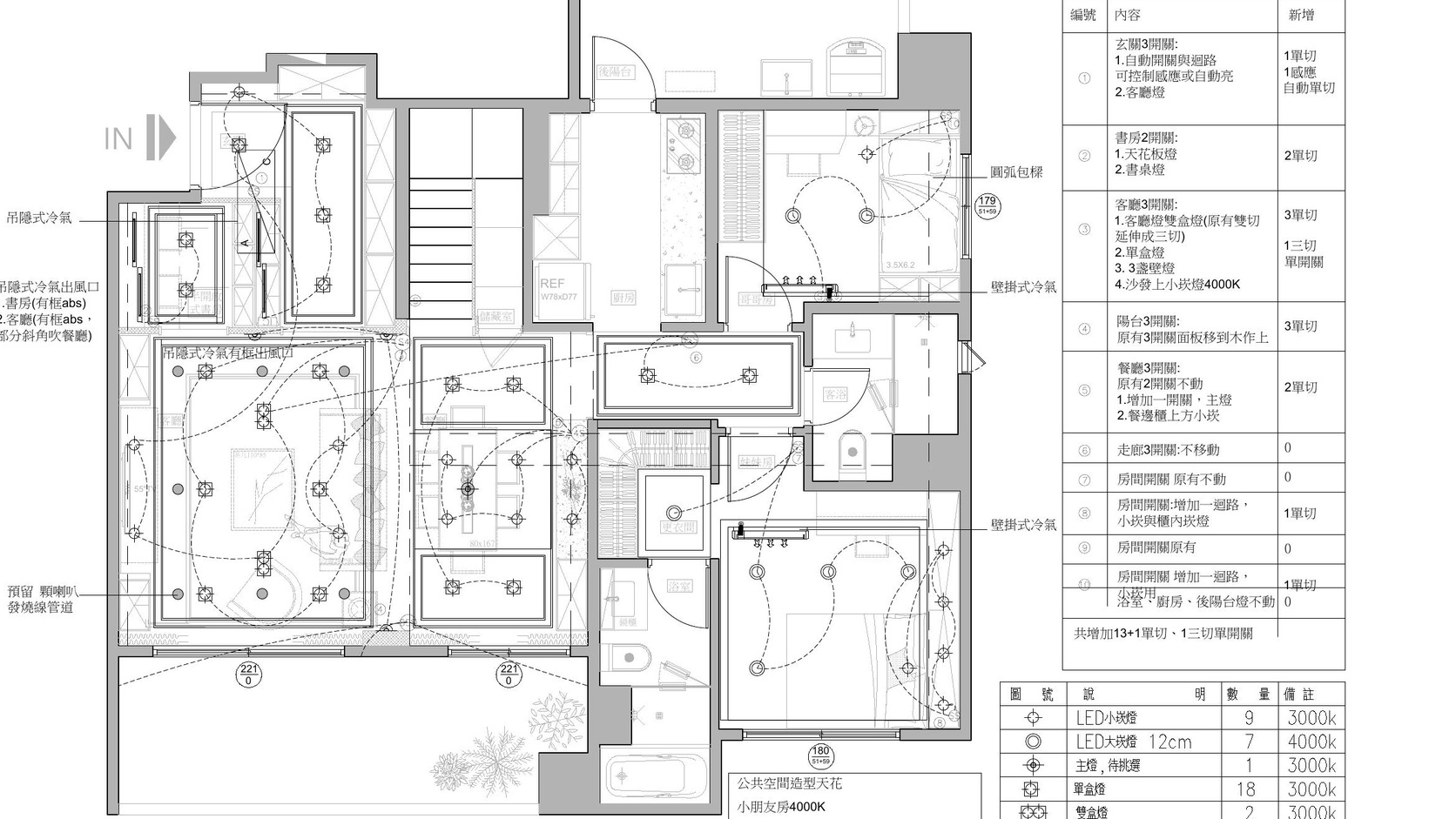

水電工班看的是水電插座圖加天花燈具迴路圖兩張。他們要知道每個出線口的座標與離地高度，也要知道每一盞燈接到哪個開關。這兩張圖之間必須完全對應：天花圖上畫了十二顆嵌燈分四迴路，開關圖上就得有四個開關，少一個就是現場臨時決定，然後你家的客廳燈從此只能全開或全關。

木作與系統櫃工班看立面圖與系統櫃五金圖。他們要的是分割尺寸、板材厚度、門片縫隙（一般留2至3公釐）、背板是否封板、五金是哪個品牌哪個型號。這裡最常出事的是「圖上沒標的，師傅就照習慣做」——習慣做出來不一定錯，但一定跟你想的不一樣。

泥作、地板與油漆則各自依賴地坪圖與大樣圖。地坪圖決定地材分界落在哪一條線上，這條線畫在門框下方正中央還是房間側，完工後站在走廊看的視覺效果差很多。油漆師傅看的是大樣圖上的收邊方式，有沒有留分割溝、轉角用什麼收，決定了那一道牆三年後會不會裂。

把這套分工邏輯講完，其實就回答了一個常見疑問：為什麼設計師不能只畫三張圖就好？因為工地不是一個人做完所有事，而是六到八個工種輪流進場，每一個都需要一份只給他看的、不會看錯的圖。于騰接案時之所以堅持圖面要分拆到這個程度，原因很現實——分不清楚，追加就會從工班口中長出來。

沒有施工圖會發生什麼：三個最常見的災情，用錢算給你看

沒有施工圖的工程是一種以口頭溝通取代書面依據的施作方式，主要產生的問題是責任歸屬無法認定、各工種互相打架，以及所有修正成本最後都落在屋主身上。這不是恐嚇，是台灣裝修現場每天都在發生的事。

第一種災情是插座打在櫃子後面。沒有把水電圖與系統櫃立面圖疊圖核對，水電師傅照慣例把插座設在離地30公分，木工師傅照立面圖把櫃體做到貼牆，結果插座完美地被封在背板後面。補救方式是拆背板開孔或整組櫃體往外移5公分，費用約4,000至12,000元，更麻煩的是工期要往後延2至4天，後面所有工種跟著排擠。

第二種是天花高度對不上冷氣。分離式冷氣室內機的機身高度多半在25至32公分之間，加上排水坡度需要的空間，天花至少要留35至40公分的包覆深度。如果天花圖上只寫「天花下降30公分」，冷氣進場時就裝不進去，現場只能二選一：把天花再降10公分（室內淨高從2.6米掉到2.5米，整間變壓迫），或是把冷氣移位（冷媒管重拉，費用約8,000至20,000元）。兩個選項都不好，而原因只是圖上少標了一行尺寸。

第三種是工班各做各的。最典型的是地板師傅鋪到門口就停，木工師傅以為地板會鋪進去所以門框預留了高度，結果門框下方出現一道1.5公分的縫。這種縫隙補起來不貴，約1,500至4,000元，但補過的痕跡看得出來，而且你會在每天進出的那個位置看它十年。

把三種災情加總，一個30坪的案子如果圖面不足，實務上額外產生的修正費用大約落在3萬至12萬元，工期延長5至15天。對照之下，把圖面補到完整所增加的設計費，通常是2萬至6萬元。這筆帳怎麼算都划算，而且省下的不只是錢，是你在工地現場跟師傅吵架的那幾個下午。

更深一層的成本是責任無法歸屬。沒有圖，設計師說「我有講過」，師傅說「我沒聽到」，你夾在中間，最後大多是你付錢。有圖的狀況完全不同：圖上有標而做錯，是施工責任；圖上沒標而做錯，是設計責任；圖上標了你也簽了但後來想改，才是你的變更。這三條界線，全部都畫在那疊圖上。

大樣圖為什麼是整套圖說裡最難畫、也最看得出功力的一張

大樣圖是針對收邊節點以1:10至1:1比例放大繪製的細部圖面，主要解決兩種材料交接處「到底誰壓誰、縫留多少、怎麼固定」的問題。一套住宅圖說裡大樣圖通常只有5至15張，卻是最能分辨設計師有沒有真的做過工程的一疊。

哪些地方需要大樣圖？天花與牆面的交界（要不要留退縮溝、溝寬1公分還是1.5公分）、嵌燈與天花板材的開孔收口、門框與地板的高度關係、櫃體與樑柱的收邊、浴室乾濕分離的門檻斷水做法、窗簾盒的深度與高度。這些位置的共同點是：站在遠處看不出來，但你每天都會從30公分的距離經過它。

舉一個很具體的例子。無邊框的門片要做到視覺齊平，門框與牆面必須在同一平面，這代表牆面要預留嵌入式門框的厚度、油漆要分兩次收、門片縫隙控制在3公釐以內。這整套做法在平面圖上完全看不出來，只有在1:5的大樣圖上才畫得清楚。做得到位，一樘門的費用約2.2萬至4.5萬元；沒有大樣圖、現場自由發揮，做出來大概就是一樘有明顯框邊的普通門，花了同樣的錢。

大樣圖還有一個被低估的功能：它是估價精準度的來源。報價單上寫「天花造型一式」跟「天花含1.5公分退縮溝、側板封板、收邊條另計」，是兩種完全不同等級的報價。前者給了工班無限詮釋空間，後者則讓三家廠商報的價可以直接比較。想把報價單看懂、把費用結構拆開來算，那是另一個完整的題目，在〈板橋室內設計費用怎麼抓〉那篇已經完整拆過，這裡就不重複。

判斷一位設計師會不會畫大樣圖，有個很簡單的方法：請他拿出上一個案子的大樣圖來看。如果拿得出8張以上、每張都有具體尺寸與材料代號，那是真的在做工程；如果只能給你 3D 圖與平面圖，說大樣「現場再抓」，你心裡要有準備——那些「現場再抓」的位置，最後抓出來的通常是追加。

屋主怎麼驗室內設計施工圖：五個不用學製圖也能查出問題的檢查點

屋主驗圖是在不具備製圖專業的前提下、用生活經驗核對圖面合理性的檢查流程，主要解決「圖我看不懂所以只能簽名」的被動處境。你不需要會畫圖，只需要會比對。

第一個檢查點是尺寸標註的完整度。拿起任何一張立面圖，隨便指一個櫃子，問自己：這個櫃子多寬、多高、多深，我能不能從圖上直接讀出來？如果要靠量圖紙上的長度去推，那就是標註不足。完整的立面圖，每一段分割都會有尺寸，總尺寸與分項尺寸加起來要相等——這也是最容易抓到的錯誤，分項加總跟總尺寸差個3公分，代表這張圖沒有校對過。

第二個檢查點是插座數量與高度。拿著水電插座圖，一個房間一個房間走過去，想像你平常的生活：床頭兩側各要一組含 USB 的插座（離地約60至75公分）、電視牆後方要2至3組加網路孔、餐桌附近要一組給火鍋與小家電、廚房檯面上方每90公分一組、書桌下方要一組、掃地機器人的基地台要一組低位插座。一間30坪的三房住宅，合理的插座總數約38至55組，少於30組就要回頭問為什麼。

第三個檢查點是門片的開啟方向。圖上的門會用一段四分之一圓弧表示開啟範圍，這條弧線掃過的地方不能有任何東西。最常見的災情是浴室門往內開，撞到馬桶或洗手檯；或是臥室門打開剛好擋住衣櫃第一片門。用手指沿著弧線畫一圈，碰到東西就提出來，這個動作三分鐘就能做完，卻能擋掉一個住十年的尷尬。

第四個檢查點是圖與圖之間有沒有互相矛盾。這是最關鍵也最少人做的一步：把天花圖與水電圖疊在一起看，燈的位置與開關迴路對不對得上；把平面圖與立面圖對照，平面上畫240公分寬的櫃子，立面是不是也畫240；把系統櫃立面與水電圖疊起來，看插座會不會被櫃體吃掉。發現任何一組對不上，就是這套圖還沒整合完。

第五個檢查點是版次與日期。每張圖的右下角應該有圖名、比例、繪製日期與版次編號。如果你手上同一張圖有兩個版本而且都沒有日期，現場師傅拿到的是哪一版？這種低級錯誤造成的損失，比設計失誤大得多。正式發包前請要求設計師提供一份完整的圖說目錄，標明共幾張、各是第幾版、哪一天定稿，然後你自己留一份。

工程圖說的收費與歸屬：設計費內含哪些圖、著作權歸誰、只買圖不施工行不行

圖面收費與著作權歸屬是界定設計服務的交付範圍與後續使用權利的契約條款，主要解決「我付了設計費，為什麼拿不到完整圖檔」的爭執。這一段最容易被口頭帶過，也最應該白紙黑字寫進合約。

先談收費。2026年台灣住宅室內設計的設計費行情，大致落在每坪4,000至12,000元，知名設計師或複雜案型可以到每坪15,000元以上。這筆錢內含的圖，一般至少包含平面配置圖、天花燈具圖、水電插座圖、主要立面圖與基本大樣圖。至於現況丈量圖通常含在前期、拆除圖多半含在工程階段、系統櫃的五金細部圖有時會由櫃體廠商出。簽約前請逐項確認一份「交付圖說清單」，寫明共交付幾類圖、約幾張、什麼時間點交付。

常見的灰色地帶有三個。一是「只給 PDF 不給 CAD 檔」，這在業界其實是多數做法，因為 CAD 原始檔涉及設計師的圖庫與圖層設定；合理的折衷是 PDF 要給高解析可列印版本，且圖上尺寸標註完整。二是「大樣圖另計」，複雜的收邊節點超出約定張數後另收費，每張約2,000至6,000元，這算合理但要事先講。三是「變更設計的改圖費」，通常前兩次修改免費，第三次起每次約3,000至10,000元，這條也要寫進合約。

著作權的部分講清楚：依台灣著作權法，設計圖的著作權原則上屬於創作者也就是設計師，屋主付的設計費買到的是「在本案使用這套圖」的權利，不是著作權本身。這代表什麼？代表你拿這套圖去蓋自己的家完全沒問題，但拿去蓋第二間房子、或轉給別的工班重複施作，嚴格說是有爭議的。想避免未來糾紛，就在合約裡加一句「本案圖說之使用權歸屬業主，得供本案後續維修、增建與第三方報價使用」，絕大多數設計師都會同意。

那「只買圖不施工」可不可以？可以，這在業界叫純設計案或監造分離。費用通常是完整服務的60%至80%，因為設計師少了工程管理的收入但圖面工作量不變，有些工作室甚至會把純設計案的每坪單價拉高到8,000至15,000元。要注意的是，純設計案的風險在於「圖是我畫的、工不是我做的」，現場出問題時責任很難切。真的要走這條路，建議加買監造服務，每次到場約3,000至8,000元、全案8至15次，讓畫圖的人至少定期回去看一眼。

從丈量、提案、簽約到發包的完整時序怎麼走、免費丈量到底免費在哪裡，我們在〈室內設計流程與免費丈量的完整說明〉那篇講得更細，這裡只聚焦在圖本身。

圖到現場會變動的正常範圍：哪些該追加，哪些是圖沒畫好不該你出錢

設計變更是在施工過程中對已定稿圖面進行的修改，主要解決現場實況與圖面預設不符、或業主需求改變所產生的落差。重點不是「會不會變」——一定會變——而是「這次變動誰該出錢」。

先說什麼是正常範圍。拆除後才看得到的狀況，幾乎都算合理變動：牆打開才發現裡面有廢棄管線、地板掀開才發現有裂縫要補強、天花拆開才發現樑的位置與原始建照圖不符。這類「隱蔽部位」的變更，台灣實務上普遍認定由業主負擔追加，金額大約落在總工程款的3%至8%，老屋翻新可能到10%至15%。所以編預算時請務必留這一筆，否則第一次追加就會變成信任危機。

第二類是業主自己改主意。原本選的是木紋門片，看到現場實品後想換成烤漆；原本不做的中島，進場後決定加。這類變更百分之百該由業主負擔，而且越晚改越貴：木作進場前改，材料費差額即可；木作已經裁板後改，等於整組重做。一個已下料的系統櫃要改規格，損失通常是該組櫃體費用的40%至100%。

第三類才是爭議所在：圖沒畫到、或兩張圖互相矛盾而導致的重做。前面提過的插座被櫃子擋住、天花高度不夠裝冷氣、地板與門框對不上，這些不是現場發生的意外，是圖面整合不完整的結果。這類狀況合理的處理是由設計方吸收修正成本，或至少雙方分攤。你要主張這一點，靠的就是那套圖——把矛盾的兩張圖拿出來並排，比任何爭論都有力。

判斷標準其實可以濃縮成一句話：如果一位有經驗的設計師在畫圖階段就該預見這件事，那它就不該是追加。 冷氣機身高度是查型錄就知道的事，插座與櫃體會不會打架是疊圖就看得出來的事，這些不叫意外。相對地，拆開牆才發現的壁癌、鄰居漏水造成的既有損害，那確實是誰都畫不出來的。

實務上建議在合約裡加一條變更流程：任何現場變更，必須先出一張變更圖或變更說明單，寫清楚變更內容、增減金額與工期影響，雙方簽名後才施作。聽起來很囉唆，但一個150萬的案子如果有8至12次口頭變更沒有紀錄，結算時的爭執金額通常在5萬至20萬之間，而且是誰都說不清楚的那種爭執。

于騰的施工圖實戰情境：三個住宅案，圖面補到位之後省下的時間與金額

施工圖的實戰價值是透過事前的圖面整合，把現場的不確定性換算成可控的工期與費用，主要解決「邊做邊想」造成的連鎖延宕。以下是于騰實際完工的三個住宅案，坪數、預算與工期都是實際區間，不指名地點與屋主。

第一個是28坪的中古三房翻新，總工程預算約165萬、工期75天。屋主一開始帶著前一家公司的圖來，只有 3D 圖與一張平面配置，報價單上寫「水電一式」。我們重新做現況丈量，發現原圖的主臥淨高標錯了12公分——這個數字很關鍵，因為屋主想做的間接照明天花加上冷氣包覆，原本的高度根本不夠。重新出圖後把主臥天花改成局部降板、冷氣移到走道側，淨高從原本會變成的2.42米守回2.58米。這一張圖改下去，省掉的是入住後「怎麼這麼矮」的終身遺憾，當下的成本只是多了兩週的圖面時間。

第二個是42坪的新成屋，總工程預算約290萬、工期95天。這個案子的重點在系統櫃與水電的疊圖。全室共11組櫃體、插座與弱電點位62處，我們在水電進場前做了一次完整的疊圖核對，抓出7處衝突：3處插座被櫃背板遮住、2處網路孔落在抽屜位置、1處開關被門片開啟角度擋住、1處電器櫃的專用迴路忘了拉。這7處如果等到現場才發現，修正費用估算約3.5萬至6萬元，工期延6至10天；在圖上改，成本是零。

第三個是19坪的小宅，總工程預算約98萬、工期55天。小坪數最怕的是尺寸誤差累積，因為每一公分都在動線上。我們把大樣圖做到11張，光是玄關櫃與鞋櫃轉角的收邊就畫了3張不同剖面，確保78公分的走道淨寬不會因為收邊條而縮到75公分以下。完工驗收時，屋主拿捲尺自己量了一遍，每一處都跟圖上的數字一致。他後來說了一句話我印象很深：「原來裝修是可以不用吵架的。」

三個案子的共同點是，真正省錢的動作都發生在開工之前。圖面階段多花的2至4週，換回來的是工期不延、追加可控、驗收有據。這也是于騰一直在講的那句話——我們不只畫圖，是從設計圖、櫃體拆解到現場工程都知道怎麼做出來，因為畫圖的人如果沒進過工地，圖就只會停在好看而已。

室內設計施工圖常見問題 FAQ

室內設計施工圖跟 3D 圖到底差在哪裡，我一定要兩種都要嗎？ 3D 圖負責溝通氛圍、沒有尺寸標註，施工圖負責讓工班照做、每一處都有數字。兩種都要，但角色不同：3D 用來確認你喜不喜歡，施工圖用來確認做不做得出來。真的要取捨的話，3D 可以少畫幾張，施工圖一張都不能少。

一套完整的工程圖說大概有幾張，我怎麼知道設計師有沒有畫齊？ 2026年一個25至35坪的住宅案，完整圖說大約30至60張 A3。最簡單的檢查方法是要一份圖說目錄，看九類圖是否都在：現況丈量、拆除、平面配置、天花燈具、水電插座、立面、大樣、地坪、系統櫃五金。少掉其中任何一類，就要問原因。

我完全看不懂施工圖面，有沒有最簡單的驗圖方法？ 有三個動作不用專業也做得到：一是檢查每個櫃子能不能直接從圖上讀出寬高深；二是拿著水電圖走過每個房間，想像生活場景數插座夠不夠；三是用手指沿著門的開啟弧線畫一圈，看會不會撞到東西。這三步十五分鐘內做得完，抓到的問題佔實務災情的大半。

大樣圖是什麼，沒有大樣圖會怎樣？ 大樣圖是把轉角、收邊、嵌燈開孔這些節點放大到1:10甚至1:5畫出來的細部圖面。沒有大樣圖，這些位置就由現場師傅照習慣處理，做出來不一定差，但一定跟你想的不一樣，而且報價會變成「一式」，無法跟其他廠商比較。

設計費裡面到底包含哪些施工圖，哪些要另外加錢？ 一般內含平面配置、天花燈具、水電插座、主要立面與基本大樣。常見另計的是超出約定張數的大樣圖（每張約2,000至6,000元）與第三次之後的改圖費（每次約3,000至10,000元）。簽約前要一份交付圖說清單，把張數與時間點寫進去。

設計圖的著作權是我的還是設計師的，我可以拿去給別的工班報價嗎？ 著作權原則上屬於設計師，屋主取得的是在本案使用的權利。拿去給別的工班比價，建議事先在合約加註「圖說使用權歸屬業主，得供本案報價與後續維修使用」，多數設計師會同意。拿去蓋第二間房子則有爭議，不建議。

可以只買設計圖、工程自己發包嗎？ 可以，業界稱為純設計案。費用約為完整服務的60%至80%，每坪約8,000至15,000元。風險是現場出狀況時責任難切，建議加購監造服務，每次到場約3,000至8,000元、全案8至15次，讓畫圖的人定期回工地核對。

施工圖畫好了，現場還是一直改，這些追加合理嗎？ 要分三類看。拆除後才發現的隱蔽狀況算合理追加，約佔總工程款3%至8%、老屋可能到15%；業主自己改主意百分之百自付；但如果是圖沒畫到或兩張圖互相矛盾導致重做，那是設計整合不完整，應由設計方吸收或雙方分攤。

水電圖一定要在什麼時候定稿？ 一定要在水電工班進場前定稿，而且要屋主本人確認過。管線埋進牆裡之後再改一個點位，要經過打牆、重拉、補土、重漆四道工，每點追加約2,500至6,000元，還會連帶延後後面所有工種。這是整套圖說裡最沒有後悔空間的一張。

我手上只有 PDF 沒有 CAD 檔，以後要維修或加做櫃子怎麼辦？ 高解析度且尺寸標註完整的 PDF，在實務上足以支援後續維修與局部加做。真正要留意的是圖面版次：請確認你手上那份是「完工版」而不是「發包版」，因為現場若有變更而沒有回改到圖上，三年後你拿著舊圖找師傅，會發現圖跟現場對不起來。

施工圖是一份承諾：把「我以為」變成「圖上有」

回到最開頭那句話：3D 圖賣的是夢想，室內設計施工圖才是能被蓋出來的那一份。你在簽約時感動的那張透視圖，不會有任何一位師傅帶進工地；真正決定你家長什麼樣子的，是那疊黑白的、滿是數字的圖面有沒有畫完、有沒有互相對得上、有沒有人替你逐張核對過。

看完這篇，你應該可以帶走一把很好用的尺：完整的工程圖說有九類圖，缺一類就有一個缺口；水電圖是生死線，定稿前你一定要親自看過；大樣圖的張數看得出設計師有沒有真的進過工地；驗圖的五個檢查點不需要專業，只需要你肯花十五分鐘；而所有的變更爭議，最後都會回到「圖上有沒有畫」這一個問題。把「我以為」換成「圖上有」，裝修這件事就從賭運氣變成可控的工程。

準備開始的話，請先準備三樣東西：一份權狀或建照的原始平面圖、現況每個房間的照片（含樑柱與管道間）、以及你對每個空間的使用描述（誰住、放什麼、幾點會用）。帶著這三樣來找邱于騰室內設計，我們會先告訴你這個案子大概需要哪幾類圖、約幾張、什麼階段交付，再給你初步的可行性與預算評估。然後記得問那個對的問題：「這個案子你預計交付哪幾類施工圖、共幾張，水電圖什麼時候定稿，大樣圖會畫幾張？」——能把這三個數字講清楚的人，才是真的準備好要幫你蓋房子，而不只是想賣你一張漂亮的圖。
